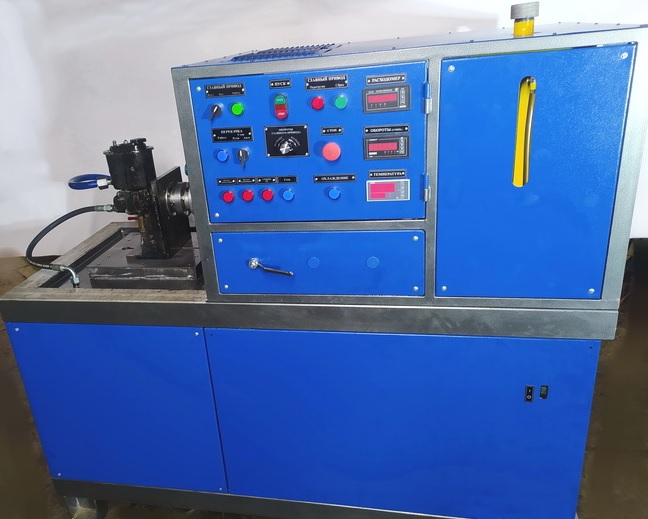

Стенд СГН-ГУР
1. Общие сведения об изделии
Стенд для испытаний гидравлических насосов гидроусилителей руля автомобилей семейств «КамАЗ», «МАЗ» «Урал». Стенд может быть использован также для испытаний других гидронасосов при условии дополнения его соответствующей оснасткой. Декларация соответствия ЕАЭС NRUД-RU. ЦС01.В.11651 Технические условия ТУ28.12.16-002-729.61.900-2017
1.2 Стенд применяется, главным образом, для контроля технического состояния гидроагрегатов после ремонта, а также для входного контроля новых гидроагрегатов, поступающих в качестве запасных частей.
1.3 Стенд должен эксплуатироваться в отапливаемом помещении. Устойчивость стенда к климатическим и механическим воздействиям определяется его измерительными приборами, имеющими исполнение по устойчивости к указанным воздействиям – обыкновенное.
1.4 При испытании насосов следует руководствоваться технологическими картами на испытания, которые в комплект поставки стенда не входят.
1.5 Обозначение стенда при заказе - «СГН-ГУР».
2. Основные параметры стенда приведены в таблице:
| № | Наименование параметра | Значение |
|---|---|---|
|
1 |
Мощность электропривода выходного вала стенда (при номинальной частоте вращения вала 1500 об/мин), кВт. |
15 |
|
2 |
Тип электропривода |
реверсивный, регулируемый |
|
3 |
Управление стендом |
ручное, аналоговое |
|
4 |
Воспроизводимая частота вращения вала гидронасоса 1/мин |
До 2500 |
|
5 |
Диапазон измерения частоты вращения вала гидронасоса 1/мин |
50-3000 |
|
6 |
Частота вращения выходного вала насосного блока, 1/мин. |
1500 |
|
7 |
Диапазон измерения основного расхода р/ж, литр / мин. |
7- 36 |
|
8 |
Рабочее давление, МПа |
до 16 |
|
9 |
Диапазон измерения давления, МПа |
0…25.0 |
|
10 |
Рабочая температура РЖ, не более °С |
60 |
|
11 |
Диапазон измерения температуры РЖ, °С |
0 – 100 |
|
12 |
Суммарная мощность электрооборудования стенда, кВт: |
17 |
|
13 |
Напряжение электропитания стенда |
380 В, 50 Гц. |
|
14 |
Способ нагружения гидронасосов при испытаниях: |
дросселированием РЖ на выходе |
|
15 |
Объем заправки рабочей жидкостью основного бака, литр. |
не менее 50 |
|
Объем заправки рабочей жидкостью расширительного бака, литр. |
не более 15 |
|
|
Объем вспомогательного гидробака для сбора утечек, литр. |
20 |
|
|
Общий объем заправки рабочей жидкостью, литр. |
не менее 65 |
|
|
16 |
Система охлаждения рабочей жидкости |
воздушная |
|
17 |
Масса стенда (суммарная, без заправки РЖ), кг |
не более 500 |
|
18 |
Срок службы, лет |
не менее 7 |
|
19 |
Число обслуживающего персонала, человек |
1 |
2.1 Стенд позволяет испытывать гидравлические насосы ГУР, указанные в п. 1.1. 2.2. В качестве рабочей жидкости (РЖ) может быть использовано любая из гидравлических жидкостей, применяемых в гидроусилителях рулевого управления.
Стенд состоит из рамы на которой установлен реверсивный, нерегулируемый электропривод и систем:
- управления стендом и измерения параметров;
- гидравлической системы питания стенда РЖ;
- нагрева и охлаждения РЖ.
Системы соединяются между собой гидравлическими и электрическими линиями и при работе стенда представляют единую систему.
При эксплуатации стенда необходимо руководствоваться указаниями, изложенными в техническом описании на него и технологическими картами на испытания конкретных гидроагрегатов, которые в комплект поставки не входят.
3.2. Технологическая оснастка:
Под заказ изготавливается и поставляется установочная оснастка для нижеследующих насосов ГУР Камаз.
- насос НШ-32 ;
- насос ГУР КамАЗ;
- насос ГУР КамАЗ (модификация г. Елец РФ, Р. Беларусь г. Борисов);
- насос ГУР Урал;
В связи с многообразием существующей номенклатуры гидронасосов, технологическую оснастку (кронштейны и переходные муфты), для подключения к стенду насосов другого вида агрегатов Заказчик изготовляет самостоятельно или по дополнительному заказу.
3.3. Технологическая документация:
• паспорт на стенд;
• руководство по эксплуатации на стенд;
• паспорта на основные комплектующие;
4.Гарантийные обязательства
Срок гарантии – 12 месяцев со дня поставки, но не более 15 месяцев от даты изготовления.
-
