СГН-110

1. Общие сведения

Стенд СГН/110 - предназначен для послеремонтной обкатки, регулировки и контрольных испытаний гидронасосов и распределительно - регулирующей гидроаппаратуры рабочего оборудования тракторов, грузовых автомобилей и машин сельскохозяйственного назначения. Cертификат соответствия № РОСС RU. АЯ 46.В15677.

Стенд оборудован электроприводом мощностью 110 кВт, управляемым микропроцессорным блоком, который регулирует скорость вращения приводного вала. Кроме того, имеется электронная система измерений.

Стенд СГН/110 позволяет производить обкатку, регулировку и испытания гидронасосов следующих марок:

• Шестеренные: НШ-10, НШ-32, НШ-50, НШ-71, НШ-100
• Аксиально-поршневые: 207.20…, 210.12…, 210.16…, 210.20…, 310.2.28(3.45)(4.45), 310.56/2.56/3,310…12, 310…28,310…56,313…55(56),РНА (РМНА) 32/320, 207.25…, 210.25…, 303…55(56), 303…107(112), 310.3.80, 310.4.80,310.112/2,310.112/3,313…107(112), РНА (РМНА) 63/320
• гидронасосы 207.32…, 210.32…, 303…160, 310.3.160, 310.4.160, 303…160,313…160,РНА (РМНА) 90,РНА (РМНА) 125
• Прочие насосы, номинальная потребляемая мощность которых не более 110кВт.

Применение с микропроцессорного блока управления частотой вращения привода и электронная система измерения позволяет:

• Проводить щадящую послеремонтную обкатку аксиально-плунжерных и поршневых гидронасосов, имеющих прецизионные сопряжения деталей качающих узлов, обеспечивая тем самым повышенный ресурс их работы (особенно актуально для дорогостоящих гидронасосов производства зарубежных фирм).
• Проводить испытания разных типов гидронасосов в соответствии с техническими требованиями на испытания - при номинальной частоте вращения приводного вала.

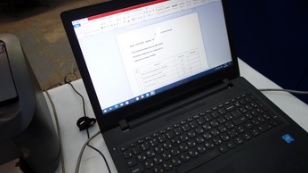

• Существенно повысить достоверность проведения испытаний за счет наличия фискальных датчиков и возможности вывода измерительной информации на компьютер в текстовом и графическом виде (формируются и архивируются протоколы испытаний).

Оценка технического состояния испытуемого гидроагрегата осуществляется посредством измерения расхода рабочей жидкости при заданных параметрах давления и температуры. Загрузка агрегата происходит путём дросселирования потока рабочей жидкости на его выходе.

Испытания гидрораспределителей и гидроцилиндров.

Стенд позволяет проводить упрощённые испытания  гидрораспределителей и гидроцилиндров. Во время испытаний эти устройства могут быть установлены на любом технологическом столе или на другом подходящем приспособлении, в зависимости от их размеров и способа крепления.

Стенд имеет электропривод с микропроцессорным блоком управления частотой вращения, который приводит во вращение выходной вал стенда с номинальной частотой вращения 2500 1/мин., и позволяет осуществлять реверс направления вращения выходного вала. При работе стенда рабочая зона защищается специальным подвижным экраном.

Базовый насосный блок состоит из следующих основных компонентов:

• Станина, которая служит одновременно рабочим столом и приборной стойкой.
• Электродвигатель главного привода стенда.
• Узел выходного вала с упругой муфтой для подключения валов испытуемых гидронасосов.
• Кронштейн для надежного крепления гидронасоса во время испытаний.
• Гидравлическая аппаратура, которая обеспечивает питание гидронасосов, создает необходимую нагрузку и защищает от перегрузок. Два гидравлических контура позволяют испытывать гидронасосы различной производительности.

Требуемая температура рабочей жидкости (РЖ) поддерживается в автоматическом режиме встроенной системой термостабилизации.

Блок питания стенда рабочей жидкостью (РЖ) имеет систему термостабилизации, которая обеспечивает автоматическое поддержание температуры РЖ в заданном диапазоне. Система охлаждения - воздушная.

В качестве рабочей жидкости может быть использовано любое из гидравлических масел, применяемых в гидроприводах. Рабочая жидкость заправляется в основной гидробак, который находится в блоке питания.

Измерения параметров РЖ (расхода, давления и температуры) проводятся с использованием электронных измерительных приборов, позволяющих (в случае необходимости) выводить результаты измерений на компьютер для их последующей обработки.

Стенд оснащен специализированным электронном блоком управления с сенсорной панелью с цифровым измерением контролируемых параметров, управляющую и контрольно-измерительную аппаратуру в виде: совокупности отдельных приборов (потенциометров, манометров и т.д.).

2. Основные параметры стенда

Техническая документация:

• паспорт на стенд;
• руководство по эксплуатации на стенд;
• паспорта и технические описания на основные комплектующие элементы.

Гарантийные обязательства

Срок гарантии испытательного стенда при соблюдении потребителем условий транспортирования, хранения и эксплуатации, приведенных в «Техническом описании и инструкции по эксплуатации» – 12 месяцев со дня ввода стенда в эксплуатацию, но не более 15 месяцев с даты его выпуска.

• стенд проверки гидроусилителей руля модели "СГУ"
• стенд проверки/обкатки гиромоторов модели "БИМ"

Дополнительные опции:

Проверка гидроагрегатов с дискретным управлением сигналами током или напряжения.

При дооснащении дополнительным оборудованием (за дополнительную плату) Стенд позволяет проводить испытание гидроагрегатов с дискретным (релейным) управлением по двум независимым каналам управления с выбором питающего напряжения +12В, +24В, ~220В. Стенд позволяет проводить испытание гидроагрегатов с пропорциональным управлением с выбором одного из нижеприведенных общепринятых сигналов управления:
