СГН-30н
1. Общие сведения об изделии

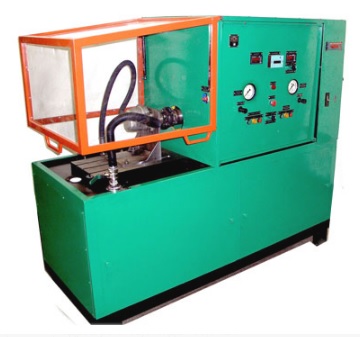

Стенд СГН/30н - предназначен для послеремонтной обкатки, регулировки и контрольных испытаний гидронасосов и распределительно - регулирующей гидроаппаратуры рабочего оборудования тракторов, грузовых автомобилей и машин сельскохозяйственного назначения.
- Шестеренные: НШ-10, НШ-32, НШ-50, НШ-71
- Аксиально-поршневые: 207.20…, 210.12…, 210.16…, 210.20…, 310.2.28(3.45)(4.45), 310.56/2.56/3,310…12,310…28,310…56,313…55(56),РНА (РМНА) 32/320
- Прочих, номинальная потребляемая мощность которых не более 30кВт.
Оценка технического состояния испытуемого гидроагрегата производится путем измерения расхода рабочей жидкости при заданных значениях давления и температуры. Загрузка испытуемого гидроагрегата осуществляется путем дросселирования потока рабочей жидкости на его выходе. Стенд имеет электропривод, который приводит во вращение выходной вал стенда с номинальной частотой вращения 1500 об./мин., и позволяет осуществлять реверс направления вращения выходного вала. При работе стенда рабочая зона защищается специальным подвижным экраном. Требуемая температура рабочей жидкости (РЖ) поддерживается в автоматическом режиме встроенной системой термостабилизации.
Для испытаний гидрораспределителей (с ручным управлением) стенд комплектуется технологическим столом (верстаком), на котором установлены станочные тиски. Гидрораспределитель при испытании устанавливается в этих тисках и соединяется рукавами высокого давления со стендом.
Со стендом СГН/30н по отдельному заказу поставляются адаптированные к нему специализированные блок-модули ГУР и БИМ, позволяющие проводитьиспытания гидромоторов и гидроусилителей рулевого управления различных машин и механизмов.
2. Основные параметры стенда:
| № | Наименование параметра | Значение |
|---|---|---|
|
1
|
Мощность электродвигателя приводавыходного вала стенда, кВт
|
30
|
|
2
|
Тип электропривода
|
С нерегулируемой частотой вращения выходного вала стенда |
|
3
|
Диапазон измерения расхода рабочейжидкости, литрах / мин.
|
до 160
|
|
4
|
Класс точности измерителя расхода, % |
1,0
|
|
5
|
Пределы измерения давления, Мпа (кгс/см2)
|
16,0 (160)
|
|
6
|
Класс точности манометров, %
|
1,5
|
|
7
|
Диапазон измерения температуры рабочей жидкости, °С
|
0 – 100
|
|
8
|
Класс точности термометра, град.С
|
1
|
|
9
|
Напряжение электропитания стенда
|
380 В, 50 Гц.
|
|
10
|
Габаритные размеры стенда, мм
|
1800х800х1700 мм;
|
|
11
|
Масса стенда (без заправки рабочей жидкостью), кг,не более
|
600
|
|
12
|
Объем заправки рабочей жидкостью, литр.
|
200
|
|
13
|
Срок службы,лет, не менее |
5
|
В связи с многообразием существующей номенклатуры гидроагрегатов, технологическая оснастка для их подключения к стенду в комплект поставки не входит. Заказчик изготовляет кронштейны и переходные муфты самостоятельно или по дополнительному заказу.
-
