СГН-75 (REXROTH)

1. Общие сведения

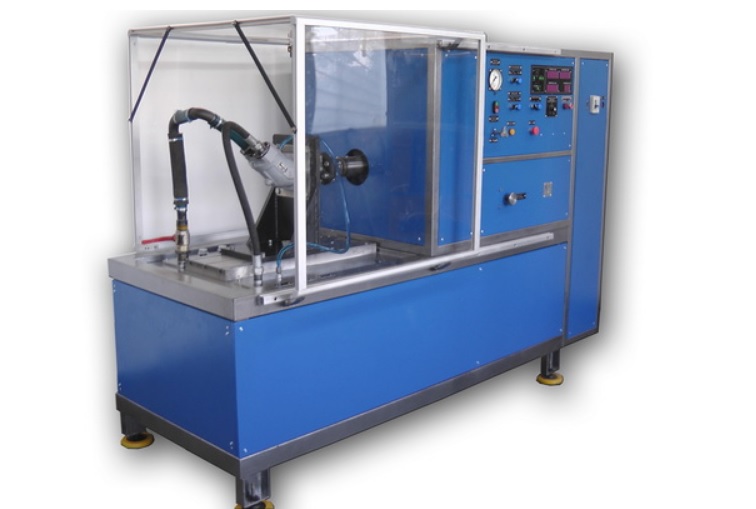

Стенд испытания гидронасосов испытаний аксиально поршневых регулируемых насосов серии REXROTH A4VG (Рексот). Стенд оснащен электроприводом с регулируемой частотой вращения привода мощностью - 75,0 кВт., контролируемым давлением 25,0 мПа и расходом рабочей жидкости до 240 л/мин.

Оценка технического состояния испытуемого гидроагрегата производится путем измерения расхода рабочей жидкости при заданных значениях давления и температуры. Загрузка испытуемого гидроагрегата осуществляется путем дросселирования потока рабочей жидкости на его выходе. Стенд имеет электропривод с микропроцессорным блоком управления частотой вращения, который приводит во вращение выходной вал стенда с номинальной частотой вращения 2500 1/мин., и позволяет осуществлять реверс направления вращения выходного вала.

При работе стенда рабочая зона защищается специальным подвижным экраном. Требуемая температура рабочей жидкости (РЖ) поддерживается в автоматическом режиме встроенной системой термостабилизации. Измерения параметров РЖ (расхода, давления и температуры) проводятся с использованием электронных измерительных приборов, позволяющих (в случае необходимости) выводить результаты измерений на компьютер для их последующей обработки.

Со стендом СГН/55м по отдельному заказу поставляются адаптированные к нему специализированные блок-модули ГУР и БИМ, позволяющие проводить полноценные испытания гидромоторов и гидроусилителей рулевого управления различных машин и механизмов.

2. КРАТКИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

В связи с многообразием существующей номенклатуры гидроагрегатов, технологическая оснастка для их подключения к стенду в комплект поставки не входит. Заказчик изготовляет кронштейны и переходные муфты самостоятельно или по дополнительному заказу.
