СГН-160
Цена:
1. Общие сведения

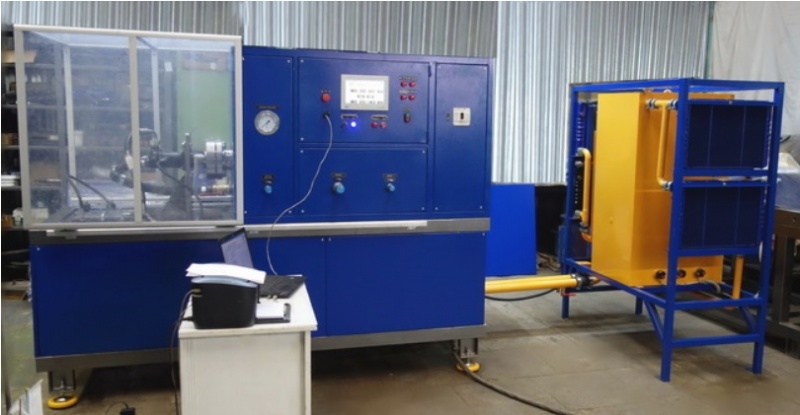

1.1. Наименование и обозначение изделия: Стенд СГН-160 для испытаний гидронасосов.
1.2. Стенд применяется для контроля технического состояния гидронасосов и гидромотров, главным образом, после их ремонта.
1.3. Стенд должен эксплуатироваться в отапливаемом помещении. Устойчивость стенда к климатическим и механическим воздействиям определяется его измерительными приборами, имеющими исполнение по устойчивости к указанным воздействиям – обыкновенное
Стенд представляет собой модульную конструкцию, состоящую из блоков: насосного, моторного, блока питания стенда рабочей жидкостью (РЖ), блока управления, электрошкафа. Блоки соединяются между собой гидравлическими и электрическими линиями и при работе стенда представляют единую систему.
При эксплуатации стенда необходимо руководствоваться указаниями, изложенными в руководстве по эксплуатации на него, а так же технологическими картами на испытания конкретных гидроагрегатов, которые в комплект поставки не входят.
2. Технические характеристики стенда приведены в таблице.
| № | Наименование параметра | Значение |
|---|---|---|
|
1 |
Мощность электропривода выходного вала насосного блока при номинальной частоте вращения (1500 1/мин.), кВт. |
160,0 |
|
2 |
Регулируемый диапазон частоты вращения выходного вала стенда в режиме испытаний гидронасосов, 1/мин. |
500…2000 |
|
3 |
Допускаемая погрешность измерения частоты вращения, 1/мин. |
+/- 2,0
|
|
4 |
Рабочие диапазоны измерения расхода рабочей жидкости (РЖ), л/мин. (две рабочие гидролинии) |
от 36 до 360 от 7,2 до 36 |
|
5 |
Допускаемая погрешность измерения измерения расхода рабочей жидкости, % |
+/- 2,5 |
| 6 |
Регулируемый тормозной момент на валу стенда в режимеи испытании гидромоторов, Нм |
0…900 |
| 7 |
Рабочее давление испытания гидронасосов, МПа: Контролируемый диапазон давления рабочей жидкости, мПа |
до 32,0 0…40,0 |
|
8 |
Допускаемая погрешность измерения давления, % |
+/- 2,5 |
|
9 |
Диапазон измерения температуры рабочей жидкости, °С |
0…100 |
|
10 |
Погрешность измерения температуры, °С |
+/-2,0 |
|
11 |
Тонкость фильтрации РЖ в напорной и сливной магистралях стенда, мкм: напорная сливная |
10 25 |
|
12 |
Контроль загрязненности фильтрующих элементов и уровня РЖ в гидробаке |
наличие индикаторов |
|
13 |
Способы нагружения: гидронасоса ……………………………………. гидромотора …………………………………… |
дросселированием РЖ торможением вала |
|
14 |
Типы испытуемых гидронасосов: |
Виды регулирования |
|
14.1 |
с нерегулируемой подачей |
- |
|
14.2 |
с регулируемой подачей |
с механическим, гидравлическим и электрическим управлением* |
|
14.3 |
с нерегулируемой подачей |
- |
|
14.4 |
с регулируемой подачей |
с механическим, гидравлическим и электрическим управлением* |
|
15 |
Количество подключаемых к стенду секций испытуемого гидронасоса (многопоточные гидронасосы) Количество одновременно нагружаемых секций: |
до 2-х 1 |
|
16 |
Наличие давления управления 0…6,0 МПа в системе стенда |
до 2-х линий управления с регулируемым давлением |
|
17 |
Контрольно-измерительная аппаратура |
Электронная измерительно –управляющая система с возможностью подключения ПК |
|
18 |
Вид протокола испытаний (при подключении компьютера) |
Графическая и табличная формы |
|
19 |
Напряжение электропитания стенда от сети |
380В, 50Гц |
|
20 |
Объем заправки бака РЖ, не менее, л. |
800 |
|
21 |
Система охлаждения рабочей жидкости |
водяная** |
|
22 |
Срок службы, лет |
не менее 7 |
|
23 |
Число обслуживающего персонала, человек |
1 |
**Стандартная комплектация стенда: система термостабилизации – водяная, с подключением теплоносителя к системе предприятия (иная комплектация оговаривается с заказчиком отдельно).

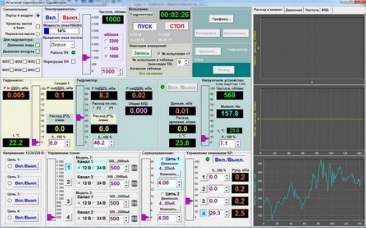

Измерительно-управляющая система стенда выполнена в виде электронной панели управления оператора (с возможностью подключения компьютера), на которой индицируются результаты измерения параметров. Органы управления расположены отдельно. При подключении компьютера обеспечивается возможность протоколировать и архивировать результаты испытаний гидроагрегатов, как в графической, так и табличной форме.

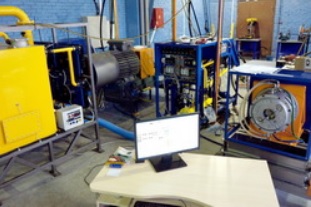

3. Комплектность стенда
Конструктивно стенд состоит из нескольких боков: гидронасосного блока, блока испытаний гидромоторов, блока питания РЖ с системой термостабилизации, блока управления, электрошкафа.
Основными функционально-конструктивными элементамистенда являются:
- регулируемый электропривод блока испытаний гидронасосов;
- нагрузочное устройство моторного блока, обеспечивающее создание на валу испытуемого гидромотора тормозного момента и его бесступенчатое регулирование;
- распределительно-регулирующая и управляющая гидроаппаратура блока управления;
- микропроцессорный измерительно-управляющий блок с датчиками контроля режимов работы стенда и параметров технического состояния испытуемых гидроагрегатов;
- электрошкаф с электроаппаратурой;
- система питания стенда рабочей жидкостью с гидробаком, системой термостабилизациии системой очисткой рабочей жидкости;
В связи с многообразием существующей номенклатуры гидроагрегатов, технологическая оснастка для их подключения к стенду в комплект поставки не входит. Заказчик изготовляет кронштейны и переходные муфты самостоятельно или по дополнительному заказу.
4. Гарантийные обязательства
Срок гарантийных обязательств по стенду при соблюдении потребителем условий транспортирования, хранения и эксплуатации, приведенных в «Техническом описании и инструкции по эксплуатации» – 12 месяцев со дня ввода стенда в эксплуатацию, но не более 15 месяцев с момента его выпуска.
Дополнительные опции:
Проверка гидроагрегатов с дискретным управлением сигналами током или напряжения. При дооснащении дополнительным оборудованием (за дополнительную плату) Стенд позволяет проводить испытание гидроагрегатов с дискретным (релейным) управлением по двум независимым каналам управления с выбором питающего напряжения +12В, +24В, ~220В. Стенд позволяет проводить испытание гидроагрегатов с пропорциональным управлением с выбором одного из нижеприведенных общепринятых сигналов управления:
|
Управление напряжением (В) |
||||
|
диапазон |
0 - 5 |
0 - 10 |
-5 +5 |
-10 +10 |
|
Управление током (мА) |
||||
|
диапазон |
0 - 20 |
0 - 24 |
4 - 20 |
|
