Какой РВД выбрать для экскаватора, погрузчика или пресса: практический гайд

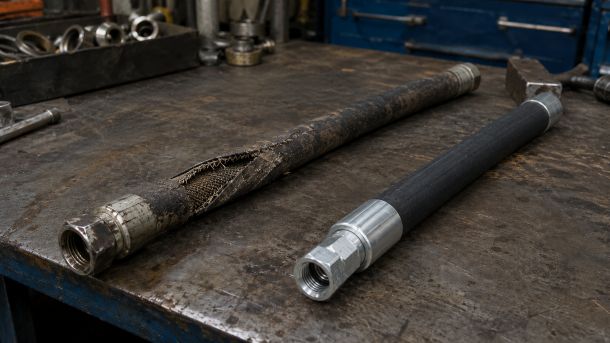

Девять из десяти аварийных замен происходят не от износа, а от неправильного подбора рукава: взяли "похожий по диаметру", поставили "что было в наличии на складе" - и получили повторный разрыв через две недели. За 15 лет работы с гидравликой спецтехники такие обращения поступают регулярно.

Эта статья раскрывает главные вопросы, которые существуют в отраслевых публикациях: здесь разобраны рукава высокого давления для экскаватора, погрузчика и пресса - три типа техники с принципиально разными требованиями - в одном месте, с готовыми таблицами и конкретными типами под каждый узел.

Из чего состоит РВД и почему конструкция определяет выбор

РВД - это не просто шланг. Конструктивно он состоит из трёх функциональных слоёв, и каждый отвечает за свою задачу.

Внутренняя трубка контактирует с рабочей жидкостью. Материал - NBR (нитрильный каучук) для минеральных масел, CR (хлоропрен) для огнестойких жидкостей.

Несовпадение материала трубки с типом гидравлической жидкости - прямой путь к набуханию и расслоению рукава изнутри.

Армирующий слой - это несущая конструкция рукава. Именно он определяет допустимое давление и гибкость. Здесь принципиальный выбор: оплётка или навивка.

Внешняя оболочка защищает армирование от механических повреждений, абразива, масла и атмосферного воздействия.

Оплётка против навивки: когда что работает

Оплёточное армирование (типы 1SN, 2SN по EN 853) - это переплетённые под углом металлические нити. Рукав получается гибким, лёгким, хорошо работает в условиях частых перегибов и стеснённого пространства. Ограничение - давление: двухоплёточный 2SN держит до 350 бар в рабочем режиме, и это его потолок.

Навивочное армирование (4SP, 4SH по EN 856, R13/R15 по SAE) - это плотно намотанные слои стальной проволоки. Рукав жёстче, тяжелее, но держит давление от 350 до 600+ бар и выдерживает многократные гидравлические удары без разрушения структуры. Аналогия понятна: если оплётка - это кольчуга, то навивка - это цельная броня.

Таблица типов РВД: характеристики и применение

Совет эксперта: 4SP и 4SH внешне выглядят одинаково и имеют одинаковый паспортный предел давления - 450 бар. Разница не в цифре, а в конструкции проволоки: у 4SH она более плотная и рассчитана на импульсные нагрузки. Если гидросистема работает в режиме ударных нагрузок (гидромолот, скальный ковш), 4SP через 200-300 часов начнёт расслаиваться, даже если пиковое давление не превышает паспортных значений.

6 шагов для правильного подбора РВД

Алгоритм работает для любой техники. Пройдите по нему последовательно - и получите полную спецификацию рукава для заказа.

Шаг 1. Определить рабочее и пиковое давление

Рабочее давление берётся из паспорта техники или гидросхемы. Пиковое (импульсное) давление - это кратковременные скачки при срабатывании предохранительного клапана, старте насоса, ударе. Оно превышает рабочее на 25-40%.

Правило выбора: рабочее давление рукава должно быть не ниже пикового давления системы. Разрывное давление рукава - минимум в 4 раза выше рабочего (требование EN 853/856).

Если паспорта нет - смотрите маркировку на старом рукаве или уточняйте у производителя техники. Давление по марке машины: Komatsu PC200 - рабочее 320-350 бар, пиковое до 420 бар; Hitachi ZX200 - аналогичный диапазон; погрузчики Komatsu WA320 - 250-280 бар.

Шаг 2. Выбрать внутренний диаметр по расходу

DN (Diameter Nominal, условный проход) определяет пропускную способность линии. Ошибка здесь в обе стороны: заниженный диаметр даёт перегрев масла и потери давления, завышенный - неоправданно дорогой рукав и сниженную скорость срабатывания.

Шаг 3. Учесть рабочую жидкость и температуру

Стандартное минеральное масло (МГ-46, HLP 46, Shell Tellus) - совместимо с NBR. Это покрывает 80% применений в спецтехнике.

Биоразлагаемые жидкости (HETG, HEES) - требуют специального исполнения внутренней трубки: CR или EPDM. Ставить стандартный NBR-рукав на систему с HEES - значит получить разбухший рукав через 300-500 часов работы.

По температуре: стандартное исполнение NBR держит диапазон от -40°C до +100°C. Для северных регионов при работе в статичном состоянии при морозе ниже -40°C - специсполнение 2SC или морозостойкая модификация (до -55°C).

Шаг 4. Оценить условия монтажа

Здесь три критических параметра:

Минимальный радиус изгиба. Каждый тип рукава имеет паспортный минимальный радиус. Его нарушение - самая частая причина разрушения армирования в течение первых 100 часов работы. Для 2SN DN16 минимальный радиус - 130 мм. Для 4SH DN16 - 180 мм. Если геометрия монтажа не позволяет соблюсти радиус, используют угловые фитинги (45° или 90°), а не перегибают рукав.

Компенсационная петля. На узлах с постоянным движением (стрела, ковш, рулевое) рукав прокладывают с петлёй запаса длиной 10-15% от рабочей длины. Это компенсирует изменение геометрии при движении и снимает осевое натяжение.

Защита от трения. Рукав не должен касаться острых кромок рамы или других трубопроводов. В точках контакта - обязательно защитные спирали или зажимы-держатели.

Шаг 5. Подобрать фитинги

Несовпадение типа резьбы фитинга - вторая по частоте причина отказов после неправильного типа рукава. Четыре основных стандарта:

Определить тип резьбы на месте: ORFS отличается плоским торцем и канавкой под кольцо. JIC - конус 37°. BSP - резьба с параллельными витками. DIN - метрическая резьба с кольцом на торце штуцера.

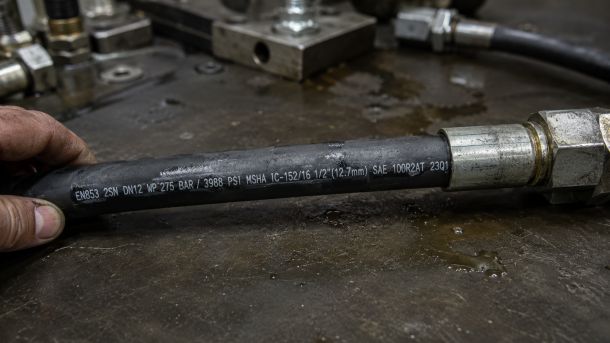

Шаг 6. Проверить стандарт и маркировку

Рукав в рабочей документации всегда имеет маркировку. Пример разбора: 2SN DN16 350 bar EN 853 -40/+100°C

• 2SN - тип рукава (двухоплёточный по EN 853)
• DN16 - условный проход 16 мм (5/8 дюйма)
• 350 bar - рабочее давление
• EN 853 - стандарт производства
• -40/+100°C - температурный диапазон

Если маркировка стёрта или рукав без неё - измерьте штангенциркулем внутренний диаметр, определите тип резьбы фитинга и уточните у производителя техники рабочее давление узла. Этих трёх параметров достаточно для корректного подбора замены.

Подобрать рукав высокого давления по параметрам или уточнить совместимость с конкретной моделью техники можно в каталоге Гидропарт - там представлены рукава типов 1SN-4SH и R13/R15 с фитингами под все стандарты резьбы.

РВД для экскаватора - что ставить на каждый узел

Гидросистема экскаватора работает в режиме постоянных пиковых нагрузок. Давление на стреле среднего экскаватора (20-30 т) в рабочем режиме - 320-350 бар, при срабатывании предохранительного клапана - до 420 бар. При подключении гидромолота - ударные нагрузки с частотой 400-700 ударов в минуту. Это принципиально меняет требования к рукавам.

Таблица подбора РВД по узлам экскаватора

Почему на стреле нельзя ставить 2SN вместо 4SP

Это распространённая ошибка при аварийной замене: взяли 2SN, потому что "он такого же диаметра и по давлению вроде подходит - 350 бар". Проблема в пиковом давлении. При подъёме тяжёлого ковша с заглублением или при работе с отбойником давление в линии стрелы кратковременно достигает 400-420 бар. Рукав 2SN с рабочим давлением 350 бар оказывается в зоне 115-120% от номинала при каждом таком цикле. Стандарт EN 853 допускает пиковое давление для 2SN не более 400% от рабочего, то есть разрыв должен происходить при 1400 бар, но ресурс армирования при систематических нагрузках выше номинала падает в 3-5 раз. Через 150-200 часов - разрыв. На стреле экскаватора 20+ тонн - только 4SP.

Особенности для мини-экскаваторов (Bobcat, JCB, Kubota)

На технике до 5 тонн давление гидросистемы ниже - 200-280 бар - и меньше диаметры. Здесь 2SN DN10 закрывает большинство рабочих линий. Специфика мини-техники - крайне стеснённое пространство монтажа и малые радиусы прокладки трубопроводов. На таких машинах особенно важно соблюдать минимальный радиус изгиба и использовать угловые фитинги там, где прямой монтаж создаёт изгиб острее паспортного.

РВД для погрузчика - фронтальный и вилочный

Погрузчики работают в ином режиме, чем экскаваторы. Давление гидросистемы - 160-280 бар - ниже, но количество рабочих циклов в смену в 5-10 раз выше. Ковш фронтального погрузчика поднимают и опускают сотни раз за 8-часовую смену. Это означает, что ресурс рукава определяется не столько давлением, сколько стойкостью армирования к многократным изгибам.

Вилочные погрузчики: что ставить

На вилочных погрузчиках (Toyota, Hyster, Komatsu FD-серия) давление в гидросистеме подъёма вил - 160-200 бар. Стандартный 2SN DN10 с рабочим давлением 350 бар перекрывает требования с двукратным запасом. Гибкость 2SN здесь - преимущество: вилочная каретка движется по мачте на высоту 3-6 м, рукав постоянно перемещается.

Типичные размеры для вилочных погрузчиков: DN8-DN10, фитинги с метрической резьбой M14×1,5 и M22×1,5 (стандарт DIN для европейских марок) или BSP 3/8″ - 1/2″ для японской техники.

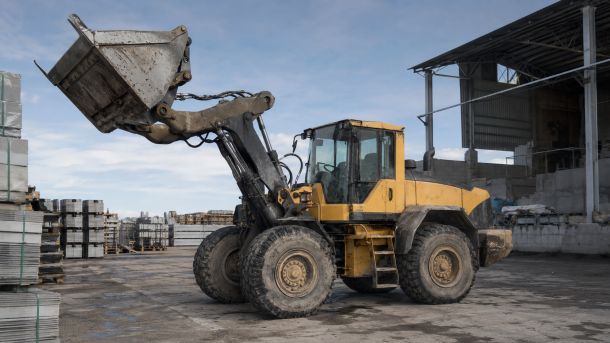

Фронтальные погрузчики: ковш и рулевая система

На фронтальных погрузчиках (Komatsu WA, Volvo L-серия) гидросистема делится на два контура с разными требованиями:

Рабочий контур (ковш, стрела): давление 240-280 бар, рекомендован 2SN DN13-DN16, при давлении выше 250 бар с учётом пиков - 4SP.

Рулевая система: давление 100-140 бар, достаточно 1SN DN10, важна высокая гибкость, так как рукав проходит через шарнир поворота рамы.

Сдвоенные рукава TWIN для погрузчиков

На ряде погрузчиков с гидравлическим навесным оборудованием (крюк, вилы с боковым смещением, захваты) применяются сдвоенные рукава TWIN - два рукава в общей оболочке. Они упрощают монтаж и прокладку, исключают перекручивание пары рукавов при движении навесного оборудования. TWIN-конфигурация стандартна для линий управления гидравлических коромысел на погрузчиках класса 3-5 т.

Рукава для погрузчиков типа 2SN и 1SN, а также сдвоенные TWIN-конфигурации с фитингами под BSP, DIN и метрическую резьбу доступны в разделе рукава высокого давления для спецтехники на сайте Гидропарт.

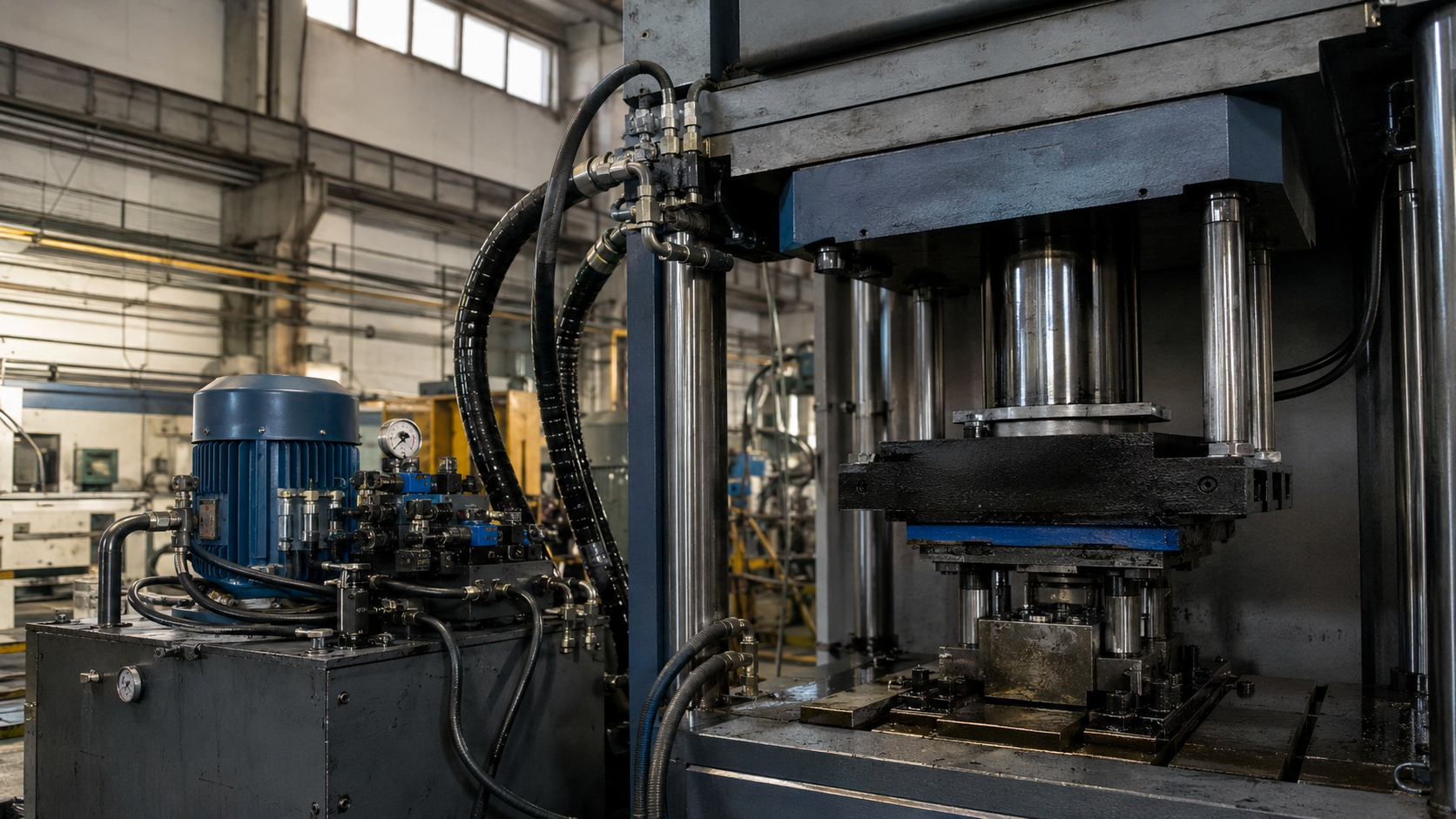

РВД для пресса - экстремальные нагрузки

Гидравлический пресс - наиболее жёсткий сценарий эксплуатации для рукавов. Давление от 350 бар на листогибочных установках до 600 бар и выше на ковочных и штамповочных прессах. При этом характер нагрузки - не плавный, а ударный: рабочий цикл пресса создаёт резкий скачок давления при смыкании инструмента. Это и есть гидравлический удар в чистом виде.

Почему для пресса навивочный рукав - единственный выбор

Оплёточные рукава (1SN, 2SN) конструктивно не предназначены для работы под систематическими импульсными нагрузками при давлении выше 300 бар. Стандарт EN 853 не включает испытания на импульсную выносливость для этих типов. На прессе 2SN - это гарантированный отказ в течение 500-1000 рабочих циклов.

Навивочные рукава 4SP, 4SH, R13 проходят обязательные испытания на импульсную выносливость (стандарт EN 856, SAE 100R12-R15): минимум 200 000 циклов давления от нуля до 133% от номинального рабочего давления. Это и есть режим работы пресса.

Таблица подбора РВД по давлению пресса

Топ-5 ошибок при выборе и монтаже РВД

За годы работы с заявками на замену рукавов прослеживается устойчивый набор повторяющихся ошибок. Они приводят к 80% аварийных отказов.

1. Подбор по цене без учёта типа. "Нашёл дешевле - взял". Разница между 2SN и 4SP в закупке - 30-50%. Стоимость простоя экскаватора на объекте за 4 часа - 15 000-40 000 рублей, плюс повторная замена. Экономия на рукаве стоит дороже самого рукава.
2. Игнорирование пикового давления. Рабочее давление системы - 320 бар, рукав выбрали на 350 бар. "С запасом". Но пиковое при срабатывании клапана - 420 бар. Рукав работает в зоне 120% от номинала при каждом цикле.
3. Нарушение минимального радиуса изгиба. Рукав перегибают, чтобы "дотянуть" до штуцера, или прокладывают с острым поворотом без углового фитинга. Армирование в точке изгиба начинает разрушаться с первых часов работы - изнутри, незаметно, пока не произойдёт разрыв.
4. Путаница в типах резьбы фитингов. BSP и метрическая резьба визуально похожи - их легко перепутать при заказе. Разница в шаге резьбы и диаметре приводит к негерметичному соединению, которое "не течёт явно", но создаёт постоянный микроподтёк под давлением и отказывает при вибрации.
5. Эксплуатация до разрыва без планового обслуживания. Рукав меняют "когда потечёт". Производители устанавливают регламентный срок замены - 2 года для рукавов в критических узлах, независимо от видимого состояния. Армирование разрушается изнутри: внешняя оболочка выглядит целой, а рукав уже находится в предаварийном состоянии.

Часто задаваемые вопросы

Как подобрать РВД, если на старом рукаве нет маркировки?

Четыре параметра, которые можно определить на месте: внутренний диаметр (штангенциркулем по внутреннему отверстию или по штуцеру), тип и размер резьбы фитинга, длина рукава, рабочее давление узла (из паспорта техники или по марке машины). Этого достаточно для подбора замены. Тип рукава (2SN или 4SP) определяется по давлению и типу узла: стрела, гидромолот - 4SP/4SH, остальное при давлении до 300 бар - 2SN.

Чем отличается 4SP от 4SH, если давление у обоих 450 бар?

Конструкцией проволоки навивки. 4SH имеет более плотную укладку навивочных слоёв с меньшим шагом, что повышает стойкость к импульсным нагрузкам. По испытаниям на импульсную выносливость (EN 856) 4SH выдерживает на 20-30% больше циклов, чем 4SP при одинаковом давлении. Для статичных нагрузок разница несущественна. Для гидромолота, ковочного пресса - принципиальна.

Можно ли использовать рукав с давлением выше требуемого - для надёжности?

Технически - да, это безопасно. Но у рукавов с более высоким номинальным давлением, как правило, меньше гибкость и больше минимальный радиус изгиба. Установка R13 вместо 4SP на подвижном узле стрелы даст жёсткий рукав, который при монтаже будет изогнут с нарушением минимального радиуса - и выйдет из строя раньше правильно подобранного 4SP.

Итоговая шпаргалка: тип техники - тип РВД - ключевые параметры

Нет маркировки на рукаве? Измерьте внутренний диаметр, определите тип резьбы фитинга и уточните давление по марке техники. Трёх параметров достаточно, чтобы заказать точную замену. Подобрать рукав по параметрам или уточнить совместимость можно в каталоге Гидропарт. Также возможно изготовление и ремонт РВД.
