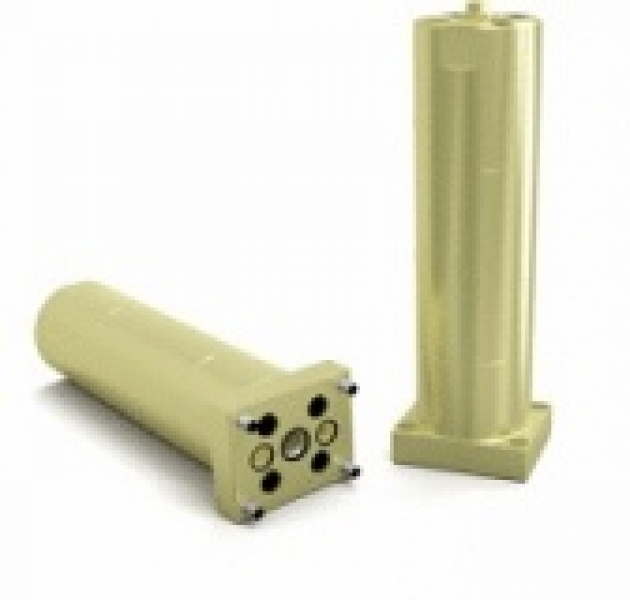

Мультипликатор давления для гидравлического масла HC6D-D (до 800 бар, до 56 л/мин)

HC6D-D — мультипликатор двустороннего действия, предназначенный для задач, требующих большого уровня расхода (до 56,0 л/мин) гидравлической жидкости высокого давления. Особенность модели — фланцевый монтаж к плите miniBOOSTER. Отличается компактной конструкцией и небольшой массой (20,0 кг) для такого уровня подачи. В стандартную комплектацию входит управляемый обратный клапан. Максимальное рабочее давление — 800 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

• Версии мультипликатора HC6D-D:              9 различных коэффициентов мультипликации (i)
• Входное давление (Pвх):   от 20 до 207 бар
• Номинальное давление (Pном):      максимум 800 бар
• Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
• Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
• Способ монтажа:                фланцевый к монтажной плите miniBOOSTER

Дополнительные принадлежности: доступен управляемый клапан сброса давления

• модель A = без клапана сброса давления
• модель B = с клапаном сброса давления
• модель G = прямо пропорциональное управление

СКАЧАТЬ PDF: hc6d-d (197,85kb)
