Правила эксплуатации РВД

Наличие:
Купить

Правила эксплуатации РВД

Существуют определенные правила, которых следует придерживаться при установке и эксплуатации РВД.
Это необходимо не только в целях обеспечения техники безопасности, но и для продления срока службы рукавов.

Длина шлангопровода.

1. Следите  за  правильностью длины  рукава.

Излишняя длина  приведет  к потере давления.

Меньшая  длина приводит  к  вытягиванию рукава.

Всегда  оставляйте некоторое провисание рукава во избежание его вытягивания.

1

2. Длина рукава должна соответствовать ходу механизмов и не вызывать перегибов и мест дополнительной нагрузки.

2

3. Учитывайте возможное изменение длины рукава. При необходимости, правильно используйте хомуты для фиксации рукава.

3

Минимальный радиус изгиба



1. Всегда учитывайте рекомендуемый минимальный радиус изгиба во избежание натягивания или перегиба. Монтаж с меньшим радиусом приведет к более быстрому износу рукава.
Минимальным расстоянием между муфтой и местом начала изгиба является 1.5 наружного диаметра рукава.

4

2. Используйте правильные адаптера и фитинги во избежание излишних перегибов.

5

3. Черезмерное перегибание рукава может привести к блокировке потока жидкости в рукаве, повреждению металлокорда.

 6

Защита рукава



Защищайте рукав от возможного повреждения, избегайте мест трения об острые или твердые предметы.

 7

Движение шлангопровода



1. Учитывайте движение двух соединенных частей относительно друг друга. Избегайте перекручивания рукава относительно своей оси.

8

Укладка шлангопровода



1. При соединении двух панелей, фиксируйте рукав на месте которое обеспечит движение только одной стороны рукава.

9

2. Всегда используйте фитинги или адаптера 45º/90º для лучшей прокладки. Данная система облегчит последующую настройку и обслуживание, а так же обнаружение места утечки.

10

3. Неправильное подключение резьбовой и конусной части фитинга вызывает течь.

11

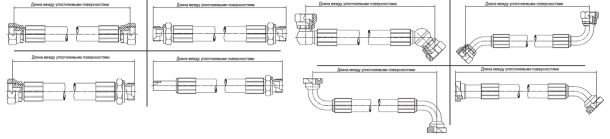

Правила замера длины рукава высокого давления (РВД) в сборе:

Замер рукава высокого давления в сборе

1. Фитинги с наружной резьбой измеряют по концу фитинга.

2. Все фитинги DIN, BSP и ORFS измеряют по концу ниппеля.

3. Все угловые фитинги с накидной гайкой измеряют по верхней точке оси фитинга.

4. Фитинги US (JIC, SAE, NPSM), за исключением фитингов ORFS, измеряют по концу гайки.

5. Фитинги с прямым фланцем измеряют по плоскости.

6. Фланцевые угловые фитинги измеряют по осевой линии плоскости фланца.



Угол установки фитинга

Углы установки угловых фитингов по отношению друг к другу при опрессовке:

Таблица углов установки фитинга Установленные угловые фитинги



 6528-785

Неправильный выбор шланга, ненадлежащий способ установки или обслуживания могут стать  причиной преждевременной поломки оборудования, а также причинить вред человеку.

Каждый шланг имеет определенный срок службы, в зависимости от условий, в которых он эксплуатируется. Если он подвергается нагрузкам, превышающим рекомендованный лимит, срок его службы будет значительно короче.

1.Рабочее давление
Давление жидкости в системе, включая пульсирующее давление, не должно превышать рабочего показателя, обозначенного на шланге - обычно одна четвертая от максимального разрывного давления шланга.

2.Минимальное разрывное давление
Показатели давления на разрыв - это контрольные значения, которые получают в результате тестов, которые проводятся для того, чтобы определить сопротивление и факторы защиты данной модели шланга.

3.Импульсы (скачки) давления
Практически во всех гидравлических системах возникают импульсы давления, которые превышают значения, установленные для перепускного клапана. Если шланг подвергается импульсам давления, превышающим номинальное рабочее давление, это сократит срок его службы, это необходимо учитывать при выборе подходящего шланга. Импульс, который может быть не обозначен на обычных манометрах, можно измерить специальным электронным прибором. Фактор защиты в системе, где возникают большие скачки давления, можно усилить за счет использования шланга с более высоким номинальным рабочим давлением.

4.Диапазон температур
Шланг не следует использовать при температурах, выходящих за пределы рекомендованного диапазона, т.к. высокая температура может ухудшить состояние эластомера и снизить герметичность фитинга. Постоянная эксплуатация при температуре, близкой к максимальной, может также вызвать повреждение шланга, поэтому следует избегать эксплуатации одновременно при максимальной температуре и максимальном давлении.

5.Совместимость с жидкостью
Рукав высокого давления (трубка, наружный слой, усиление, соединения) должен быть совместим с жидкостью.

6.Размер шланга
Размер шланга должен соответствовать объему пропускаемой жидкости. Использование шланга мень-шего диаметра, чем требуется для данного объема, может вызвать чрезмерную турбулентность жидкости, перепады давления, выделение тепла и повреждение внутренней трубки.

7.Длина и способ прокладки шланга
Правильно выбирайте длину шланга, принимая во внимание вибрацию, скручивание и способ установки РВД. Чтобы защитить, направить шланг, а также минимизировать риск повреждения, используйте крепежи, адаптеры, защитные рукава там, где нужно предотвратить чрезмерное скручивание, натяжение, образование петель, обрыв, перетяжки и коррозию.

8.Минимальный радиус изгиба
Не изгибайте и не скручивайте шланг больше, чем положено по параметрам спецификации, так как это будет дополнительной нагрузкой на усиление, и значительно уменьшит способность шланга выдерживать давление.

9.Проверка рукавов высокого давления
Все рукава в процессе работы должны регулярно проходить проверку на герметичность, наличие петель, коррозии, признаков износа или повреждений. Любой поврежденный или изношенный шланг использовать дальше нельзя, его следует немедленно заменить.

10.Окружающая среда
Гидравлические шланги устойчивы ко многим разрушающим факторам, например к ультрафиолету, озону и многим гидравлическим жидкостям. Тем не менее всегда при выборе шланга нужно уделять должное внимание среде, в которой он будет эксплуатироваться.
