Стандарты резьб

Стандарты резьб

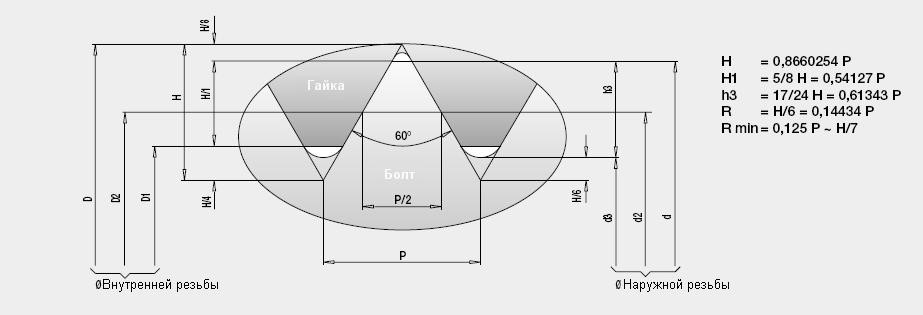

Метрическая резьба

По DIN 13
Аббревиатура:
М
Описание:
М 12 х 1,5
Тип:
Внутренняя
Наружная
Применение:
Стандартная или мелкая, для соединений без уплотнителя на резьбе

Описание:

Данная резьба служит только в качестве механического соединения частей. Уплотнение образуется в результате сжатия 2 уплотняющих поверхностей с наружной стороны резьбы, а также за счет применения специально изготовленного уплотнения.

Винты (с уплотнительным кольцом), Форма В (с уплотнительной кромкой) и Форма Е (по согласованию) также как соответствующая Форма резьбовых Х отверстий (с проточкой) и Формой Y (c канавками ), резьбы по DIN 3852 часть 1 имеют М резьбы по этому стандарту.

Резьба

Наружная резьба (Tol.-6g):

Р Внутренняя резьба (Tol.-6H):

Һ

max.наружный диаметр

max.внутренний диаметр

min. внутренний диаметр

min.средний диаметр

i

M 5

0,8

0,433

4,976

4,480

4,134



M 8 x 1,0

1,0

0,541

7,974

7,350

6,917

8

M 10 x 1,0

1,0

0,541

9,974

9,350

8,917

8

M 12 x 1,0

1,0

0,541

11,974

11,350

10,917



M 12 x 1,5

1,5

0,812

11,968

11,026

10,376

12

M 14 x 1,0

1,0

0,541

13,974

13,350

12,917



M 14 x 1,5

1,5

0,812

13,968

13,026

12,376

12

M 16 x 1,0

1,0

0,541

15,974

15,350

14,917



M 16 x 1,5

1,5

0,812

15,968

15,026

14,376

12

M 18 x 1,0

1,0

0,541

17,974

17,350

16,917



M 18 x 1,5

1,5

0,812

17,968

17,026

16,376

12

M 20 x 1,5

1,5

0,812

19,968

19,026

18,376

14

M 22 x 1,5

1,5

0,812

21,968

21,026

20,376

14

M 24 x 1,5

1,5

0,812

23,968

23,026

22,376

14

M 26 x 1,5

M 27 x 2,0

1,5

2,0

0,812

1,083

25,968

26,962

25,026

25,701

24,376

24,835

16

16

M 30 x 2,0

2,0

1,083

29,962

28,701

27,835

16

M 33 x 2,0

2,0

1,083

32,962

31,701

30,835

18

M 36 x 2,0

2,0

1,083

35,962

34,701

33,835

18

M 42 x 2,0

2,0

1,083

41,962

40,701

39,835

20

M 45 x 2,0

2,0

1,083

44,962

43,701

42,835

20

M 48 x 2,0

2,0

1,083

47,962

46,701

45,835



M 52 x 2,0

2,0

1,083

51,962

50,701

49,835



Метрическая коническая наружная резьба

По DIN 158
Аббревиатура:
М c
Описание:
DIN 158 - М 30 х 2 c
Тип:
Внутренняя
Наружная коническая
Применение:
Коническая наружная резьба для трубных соединений, уплотнение резьбы с помощью уплотнительных материалов

Описание:

Данная резьба служит только в качестве механического соединения частей. Уплотнение образуется в результате сжатия 2 уплотняющих поверхностей с наружной стороны резьбы, а также за счет применения специально изготовленного уплотнения.

Винты (с уплотнительным кольцом), Форма В (с уплотнительной кромкой) и Форма Е (по согласованию) также как соответствующая Форма резьбовых Х отверстий (с проточкой) и Формой Y (c канавками ), резьбы по DIN 3852 часть 1 имеют М резьбы по этому стандарту.

Резьба

Наружная резьба (Tol.-6g):

Р Внутренняя резьба (Tol.-6H):

Һ

max.наружный диаметр

max.внутренний диаметр

min. внутренний диаметр

min.средний диаметр

i

M 5

0,8

0,433

4,976

4,480

4,134



M 8 x 1,0

1,0

0,541

7,974

7,350

6,917

8

M 10 x 1,0

1.0

0,541

9,974

9,350

8,917

8

M 12 x 1,0

1.0

0,541

11,974

11,350

10,917



M12 x 1,5

1,5

0,812

11,968

11,026

10,376

12

M 14 x 1,0

1,0

0,541

13,974

13,350

12,917



M14 x 1,5

1.5

0,812

13,968

13,026

12,376

12

M16 x 1.0

1,0

0,541

15,974

15,350

14,917



M 16 x 1,5

1,5

0,812

15,968

15,026

14,376

12

M 18 x 1,0

1,0

0,541

17,974

17,350

16.917



M 18 x 1,5

1,5

0,812

17,968

17,026

16,376

12

M 20 x 1,5

1,5

0,812

19,968

19,026

18,376

14

M 22 x 1,5

1,5

0,812

21,968

21.026

20,376

14

M 24 x 1,5

1,5

0,812

23,968

23,026

22,376

14

M 26 x 1,5

1,5

0,812

25,968

25,026

24,376

16

M 27 x 2,0

2,0

1,083

26,962

25,701

24,835

16

M 30 x 2,0

2,0

1,083

29,962

28,701

27,835

16

M 33 x 2,0

2.0

1,083

32,962

31,701

30,835

18

M 36 x 2,0

2,0

1,083

35,962

34,701

33,835

18

M 42 x 2,0

2,0

1,083

41,962

40,701

39,835

20

M 45 x 2,0

2,0

1,083

44,962

43,701

42,835

20

M 48 x 2,0

2,0

1,083

47,962

46,701

45,835



M 52 x 2,0

2,0

1,083

51,962

50,701

49,835



Метрическая коническая наружная резьба

По DIN 158
Аббревиатура:
М c
Описание:
DIN 158 - М 30 х 2 c
Тип:
Внутренняя
(М резьба по DIN 13)
Наружная коническая
(конусность 1:16)
Применение:
Коническая наружная резьба для трубных соединений, уплотнение резьбы с помощью уплотнительных материалов

Описание:

Резьбы по данному стандарту используются для трубных соединений Формы С, которые вкручиваются в резьбовые отверстия Форма Z, по DIN 3852 часть 1. Расстояние а соответствует DIN 3852 часть 1.

Наружная коническая резьба данного Стандарта имеет тот же наружный диаметр, что и цилиндрическая внутренняя резьба в DIN 13, что дает возможность раскручивать ее вручную. Соединение не нужно затягивать слишком сильно, уплотнение образуется с помощью специально изготовленного уплотнительного материала (такого как PTFE лента). Все диаметры имеют одинаковый допуск, средние величины указаны в таблице. Цилиндрическая внутренняя резьба должна соответствовать DIN 13, чтобы свести к минимуму зазоры между вершинами резьбы и исключить возможное протекание.

Наружная резьба

P

h

Наружный диаметр

Внутренний диаметр

Средний диаметр

a

i

M 8 x 1,0 c

1,0

0,613

8

7,350

6,773

2,5

8

M 10 x 1,0 c

1,0

0,613

10

9,350

8,773

2,5

8

M 12 x 1,5 c

1.5

0,920

12

11,026

10,160

3,5

12

M 14 x 1,5 c

1,5

0,920

14

13,026

12,160

3,5

12

M 16 x 1,5 c

1,5

0,920

16

15,026

14.160

3,5

12

M 18 x 1,5 c

1,5

0,920

18

17,026

16,160

3,5

12

M 20 x 1,5 c

1,5

0,920

20

19,026

18,160

3,5

12

M 22 x 1,5 c

1,5

0,920

22

21,026

20.160

3,5

14

BSP

по DIN/ISO 228
Аббревиатура:
G
Описание:
ISO 228-G 1/2” ISO 228-G 1/2” A
Тип:
Внутренняя цилиндрическая
Наружная цилиндрическая
(класс А)
Применение:
Трубные соединения, без уплотнения на резьбе

Описание:

Данная резьба служит только в качестве механического соединения частей. Уплотнение образуется в результате сжатия 2 уплотняющих поверхностей с наружной стороны резьбы, а также за счет применения специально изготовленного уплотнения.

Винты (с уплотнительным кольцом), Форма В (с уплотнительной кромкой) и Форма Е (по

согласованию) также как соответствующая Форма резьбовых Х отверстий (с проточкой) и

Формой Y (c канавками ), резьбы по DIN 3852 часть 2 имеют G резьбы по этому стандарту.

Резьба

Число шагов на 1"

Р

h

Наружный

диаметр

Внутренний

диаметр

Средний

диаметр

i

G 1/8"

28

0,907

0,581

9,728

9,147

8,566

8

G 1/4"

19

1,337

0,856

13,157

12,301

11,445

12

G 3/8"

19

1,337

0,856

16,662

15,806

14,950

12

G 1/2"

14

1,814

1,162

20,955

19,793

18,631

14

G 5/8"

14

1,814

1,162

22,911

21,749

20,587



G 3/4"

14

1,814

1,162

26,441

25,279

24,117

16

G 1"

11

2,309

1,479

33,249

31,770

30,291

18

G 1 1/8"

11

2,309

1,479

37,897

36,418

34,939



G 1 1/4"

11

2,309

1,479

41,910

40,431

38,952

20

G 1 1/2"

11

2,309

1,479

47,803

46,324

44,845

22

G 1 3/4"

11

2,309

1,479

53,746

52,267

50,788



G 2"

11

2,309

1,479

59,614

58,135

56,656

24

G 2 1/4"

11

2,309

1,479

65,710

64,231

62,752



G 2 1/2"

11

2,309

1,479

75,184

73,705

72.226



G 2 3/4"

11

2,309

1,479

81,534

80,055

78,576



G 3"

11

2,309

1,479

87,884

86,405

84,926



G 3 1/2"

11

2,309

1,479

100,330

98,851

97,372



G 4"

11

2,309

1,479

113,030

111,551

110,072



G 4 1/2"

11

2,309

1,479

125,730

124,251

122,772



G 5"

11

2,309

1,479

138,430

136,951

135,472



G 5 1/2"

11

2,309

1,479

151,130

149,651

148,172



G 6"

11

2,309

1,479

163,830

162,351

160,872



BSP

по DIN 2999
Аббревиатура:
Rp
R
Описание:
DIN 2999-Rp-1/2
DIN 2999-Rp-1/2
Тип:
Внутренняя цилиндрическая
Наружная коническая
(конусность 1:16)
Применение:
Трубные соединения, для труб и соединений с резьбой, уплотнение резьбы с помощью уплотнительных материалов

Описание:

Коническая наружная R резьба имеет тот же профиль, гребень и наружный диаметр, что и Rp резьба, поэтому она может закручиваться вручную. Вращающийся момент гаечного ключа увеличивает резьбовое сжатие и уплотняется за счет специально изготовленного уплотнительного материала (напр. лента PTFE)

Сравнение с ISO 228: цилиндрическая внутренняя Rp резьба этого Стандарта имеет тот же номинальный размер для диаметра резьбы и профиль, что внутренняя резьба по ISO 228. Однако внутренняя G резьба в профиле и диаметре гребня имеет только отклонение в плюс (от DIN 2999 +/- допуск). Поэтому коническая наружная резьба по DIN 2999 может быть вкручена в цилиндрическую внутреннюю резьбу по ISO 228. Наружная резьба может быть на 1 оборот. Вероятность утечки высокая благодаря большему допуску диаметра гребня G резьбы, которая дает большие зазоры между вершинами резьбы.

Никогда не комбинируйте цилиндричкую наружную G резьбу по ISO 228 с цилиндрической внутренней Rp резьбой по DIN 2999, т.к. внутренняя резьба слишком мала.

Наружная резьба

Внутренняя резьба



DN

R

Rp

OD

Число шагов

на 1"

Р

h

Наружный диаметр

Внутренний диаметр

Средний диаметр

a

i

6

R 1/8"

Rp 1/8"

10,2

28

0,907

0,581

9,728

9.147

8,566

4,0

6,5

8

R 1/4"

Rp 1/4"

13,5

19

1,337

0,856

13,157

12,301

11,445

6,0

9,7

10

R 3/8"

Rp 3/8"

17,2

19

1,337

0,856

16,662

15,806

14,950

6,4

10.1

15

R 1/2"

Rp 1/2"

21,3

14

1,814

1,162

20,955

19,793

18,631

8,2

13,2

20

R 3/4"

Rp 3/4"

26,9

14

1,814

1.162

26.441

25,279

24,117

9,5

14,5

25

R 1"

Rp 1"

33,7

11

2,309

1,479

33,249

31.770

30,291

10,4

16,8

32

R 1 1/4"

Rp 1 1/4"

42.4

11

2,309

1,479

41,910

40,431

38,952

12,7

19,1

40

R 1 1/2"

Rp 1 1/2"

48,3

11

2,309

1,479

47,803

46,324

44,845

12,7

19,1

50

R 2"

Rp 2"

60,3

11

2,309

1,479

59,614

58,135

56,656

15,9

23,4

65

R2 1/2"

Rp 2 1/2"

76.1

11

2,309

1,479

75,184

73,705

72,226

17,5

26,7

80

R 3"

Rp 3"

88,9

11

2,309

1,479

87,884

86,341

84,926

20,6

29,8

100

R 4"

Rp 4"

114,3

11

2,309

1,479

113,030

111,551

110,072

25,4

35,8

125

R 5"

Rp 5"

139,7

11

2,309

1,479

138,430

136,951

135,472

28,6

40,1

150

R 6"

Rp 6"

165,0

11

2,309

1,479

163,830

162,351

160,872

28,6

40.1

BSP

по DIN 3858
Аббревиатура:
Rp
R
Описание:
DIN 3858-Rp-1/2
DIN 3858-R-1/2-1
Тип:
Внутренняя цилиндрическая
Наружная коническая
(конусность 1:16)
Применение:
Трубные резьбы, для трубных соединений, уплотнение резьбы с помощью уплотнительных материалов

Описание:

Резьбы по этому стандарту применяются для трубных соединений с клиновидными винтами, Форма С, которые вкручиваются в цилиндрические резьбовые отверстия, Форма Z, по DIN 3852 часть 2.

Сравнение с DIN 2999: Коническая наружная резьба и цилиндрическая внутренняя резьба этого стандарта имеют тот же диаметр резьбы и профиль, что и резьбы по DIN 2999 часть 1. Коническая наружная резьба имеет более короткую рабочую длину резьбы i благодаря меньшему расстоянию a. Цилиндрическая внутренняя резьба имеет только плюсовое отклонение, что позволяет ей быть полностью вкрученной в коническую наружную резьбу. Сравнение с ISO 228: Цилиндрическая внутренняя резьба этого Стандарта имеет тот же профиль резьбы, что и цилиндрическая внутренняя резьба по ISO 228, но с меньшим допуском диаметра, который создает меньший зазор между вершинами резьбы, что сводит к минимуму вероятность утечки.

Наружная R

Внутренняя Rp

Число шагов на 1"

P

h

Наружный диаметр

Внутренний диаметр

Средний диаметр

a

i

R 1/8"

Rp

1/8"

28

0,907

0,581

9,728

9,147

8,566

3,0

5,5

R 1/4"

Rp 1/4"

19

1,337

0,856

13,157

12,301

11,445

4,5

8,2

R 3/8"

Rp 3/8"

19

1,337

0,856

16,662

15,806

14,950

4,5

8,2

R 1/2"

Rp 1/2"

14

1,814

1,162

20,955

19,793

18,631

5,0

10,0

R 3/4"

R 1"

Rp 3/4"

Rp 1"

14

11

1,814

2,309

1,162

1,479

26,441

33,249

25,279

31,770

24,117

30,291

6,0

7,0

11.0

13,4

R 1 1/4"

Rp 1 1/4"

11

2,309

1,479

41,910

40,431

38,952

7,5

13,9

R 1 1/2"

Rp 1 1/2"

11

2,309

1,479

47,803

46,324

44,845

7,5

13,9

Американская коническая резьба

по ANSI/ASME B. 1.20.1 - 1983
Аббревиатура:
NPT
Описание:
DIN 3858-Rp-1/2
Тип:
Внутренняя коническая
Наружная коническая
(конусность 1:16)
Применение:
Трубные резьбы, для труб и соединений, уплотнение резьбы с помощью уплотнительных материалов

Описание:

Коническая наружная NPT резьба имеет тот же профиль, что и внутренняя NPT резьба в начале резьбы, поэтому она может быть вкручена вручную. Вращающийся момент гаечного ключа увеличивает резьбовое отверстие и уплотнение с помощью специально изготовленного уплотнительного материала (напр. PTFE лента). Так как внутренняя и наружная резьбы конические, то вероятность течи очень мала.

Резьба

OD

Число шагов на 1"

Р

h

Внутренний

L1

i

1/8" NPT

10,287

27

0,941

0,753

9,489

4,102

6,703

1/4" NPT

13,761

18

1,411

1,129

12,487

5,786

10,206

3/8" NPT

17,145

18

1,411

1,129

15,926

6,096

10,358

1/2" NPT

21,336

14

1,814

1,451

19,772

8,128

13,556

3/4" NPT

26,670

14

1,814

1,451

25,117

8,611

13,861

1" NPT

33,401

11 1/2

2,209

1,767

31,461

10,160

17,343

1 1/4" NPT

42,164

11 1/2

2,209

1,767

40,218

10,668

17,953

1 1/2" NPT

48,260

11 1/2

2,209

1,767

46,287

10,668

18,377

UNF / UN

по ANSI B 1.1NSI B 1.1ANSI B 1.1
Аббревиатура:
UNF / UN
Описание:
ANSI B 1.1 UNF 7/16-20
Тип:
внутренняя цилиндрическая резьба
наружная цилиндрическая резьба
Применение:
Трубные соединения, без уплотнения на резьбе

Описание:

Данная резьба применяется, главным образом, для механического соединения частей. Уплотнение образуется за счет сжатия двух уплотнительных поверхностей с наружной стороны резьбы и использования специального уплотнительного материала.



Внутренняя резьба 2В

Наружная резьба 2А

Резьба и Число шагов на 1"

Шаг P

min. основной диаметр

Dmin

Внутренний диаметр

D2 max

Средний диаметр

D1 max

Наружный диаметр

d max

Внутренний диаметр

d2 max

Средний диаметр

d3 max

7/16 -20 UNF

1,270

11,112

10,424

10,033

11,079

10,254

9,522

1/2 -20 UNF

1,270

12,700

12,017

11,608

12,667

11,841

11,110

9/16 -18 UNF

1,411

14,288

13,520

13,081

14,252

13,335

12,520

3/4 -16 UNF

1,588

19,050

18,184

17,678

19,012

17,981

17,064

7/8

-14 UNF

1,814

22,225

21,224

20,676

22,184

21,006

19,959

1 1/16-12 UN

2,117

26,988

25,801

25,146

26,944

25,570

24,348

1 3/16-12 UN

2,117

30,162

28,979

28,321

30,119

28,745

27,523

15/16-12 UN

2,117

33,338

32,154

31,496

33,294

31,920

30,698

1 5/8 -12 UN

2,117

41,275

40,094

39,446

41,229

39,855

38,633

1 7/8 -12 UN

2,117

47,625

46,449

45,796

47,579

46,205

44,983

Резьбовые пробки и резьбовые отверстия

с металлической уплотнительной кромкой

DIN 3852

Часть 1

Часть 2

d3-0,2

d4+0,2

d7+0,2

max. a1

min. b1

min. t1



M 8x1,0



12

13,0

8,0

1,0

8,0

13,5



M 10 x 1,0

G 1/8*

14

15,0

10,0

1,0

8,0

13,5



M12x1,5



17

18,0

12,0

1,5

12,0

18,5



G 1/4"

18

19,0

13,2

1,5

12,0

18,5



M14x1,5



19

20,0

14,0

1,5

12,0

18,5



M 16 x 1,5



21

22,0

16,0

1,5

12,0

18,5



G 3/8'

22

23,0

16,7

2,0

12,0

18,5



M 18 x 1,5



23

24,0

18,0

2,0

12,0

1,5



M 20 x 1,5



25

26,0

20,0

2,5

14,0

20,5



G 1/2*

26

27,0

21,0

2,5

14,0

22,0



M22 x 1,5



27

28,0

22,0

2,5

14,0

20,5



M 26 x 1,5



31

32,0

26,0

2,5

16,0

22,5



M27 x 2,0

G 3/4'

32

33,0

27,0

2,5

16,0

24,0



M 33 x 2,0

G 1"

39

40,0

33,3

2,5

18,0

27,0



M 42 x 2,0

G 1 1/4"

49

50,0

42,0

2,5

20,0

29,0



M 48 x 2,0

G 1 1/2"

55

56,0

48,0

2,5

22,0

31,0

Резьбовые пробки и резьбовые отверстия

с уплотнением из эластомера

DIN 3852

Часть 1

Часть 2

d3-0,2

d4+0,2

d7+0,2

max. a1

min. b1

min. t1



M 8x1,0



12

13,0

8,0

1,0

8,0

13,5



M 10 x 1,0

G 1/8"

14

15,0

10,0

1,0

8,0

13,5



M 12 x 1,5



17

18,0

12,0

1,5

12,0

18,5



G 1/4"

18

19,0

13,2

1,5

12,0

18,5



M14x1,5



19

20,0

14,0

1,5

12,0

18,5



M 16 x 1,5



21

22,0

16,0

1,5

12,0

18,5



G 3/8"

22

23,0

16,7

2,0

12,0

18,5



M 18 x 1,5



23

24,0

18,0

2,0

12,0

18,5



M 20 x 1,5



25

26,0

20,0

2,0

14,0

20,5



G 1/2"

26

27,0

21,0

2,5

14,0

22,0



M 22 x 1,5



27

28,0

22,0

2,5

14,0

20,5



M 26 x 1,5



31

32,0

26,0

2,5

16,0

22,5



M 27 x 2,0

G 3/4'

32

33,0

27,0

2,5

16,0

24,0



M 33 x 2,0

G 1"

39

40,0

33,3

2,5

18,0

27,0



M 42 x 2,0

G 1 1/4"

49

50,0

42,0

2,5

20,0

29,0



M 48 x 2,0

G 1 1/2"

55

56,0

48,0

2,5

22,0

31,0

Резьбовые пробки и резьбовые отверстия

с уплотнением на резьбе

DIN 3852

Часть 1

Часть 2

NPT

min, b2

min. t3



М 8х1,0



5,5

10,0



Rp 1/8"



5,5

9,5



М 10х 1,0



5,5

10,0



М12х1,0

Rp 1/4"



8,5

13,5



М14х 1,5



8,5

13,5



М16х1,5

Rp 3/8"



8,5

13,5



М 18 х 1,5



8,5

13,5



М20х 1,5

Rp 1/2"



10,5

16,5



М22х 1.5



10,5

16,5



1/8" NPT

6,9

11,6



1/4" NPT

10,0

16,4



3/8" NPT

10,3

17,4



1/2" NPT

13,6

22,6



3/4" NPT

14,1

23,1



1" NPT

16,8

27,8



1 1/4" NPT

17,3

28,3



1 1/2" NPT

17,3

28,3

Купить Стандарты резьб

Укажите, пожалуйста, ваше имя

Укажите, пожалуйста, корректный e-mail

Укажите, пожалуйста, корректный номер телефона

Необходимо ваше согласие с политикой конфиденциальности

Спасибо! Ваша заявка успешно отправлена.
С Вами свяжутся, в течение часа.

Есть вопросы?  Напишите нам

Необходимо ваше согласие с политикой обработки персональных данных Укажите телефон и/или e-mail, чтобы мы могли связаться с Вами

Спасибо! Ваша заявка успешно отправлена.
С Вами свяжутся, в течение часа.

Заказать звонок

Необходимо ваше согласие с политикой конфиденциальности

Укажите, пожалуйста, корректный номер телефона

Спасибо! Ваша заявка успешно отправлена.
С Вами свяжутся, в течение часа.
