Силовые хомуты по стандарту EN 14420-3 или DIN 2817.

Усиленные хомуты по стандарту EN 14420-3 или DIN 2817 обеспечивают надежную и безопасную фиксацию быстроразъемных соединений и фитингов на концах промышленных рукавов с внутренним диаметром от 13 мм до 200мм, они просты в эсплуатации и подходят для многоразового использования. Изготавливаются данные хомуты из ковкого алюминия, нержавеющей стали либо латуни, рассчитаны на рабочее давление до 25 атм. Усиленные  хомуты DIN 2817 изготовлены из двух половинок, соединяющихся друг с другом с помощью четырех болтов.

hydropart-safetyclamp



Внутренний диаметр шланга, ммВнешний диаметр шланга, ммРазмерыГайки и болтыМасса, кг/шт
Высота, ммШирина, ммКол-воМетрическая резьба
13 x 522 - 2450514M60,12
19 x 630 - 3350634M60,12
25 x 636 - 3950694M60,14
32 x 643 - 4650764M60,15
38 x 6,553 - 5250834M60,15
50 x 863 - 67561024M80,29
50 x 1069 - 71561024M80,33
63 x 878 - 82741204M80,43
75 x 889 - 93761324M80,49
75 x 1094 - 97761324M80,52
100 x 8114 - 1191201664M101,09
125 x 10143 - 1481452106M101,88
150 x 10167 - 1731802276M123,78
200 x 12222 - 2292402848M126,52

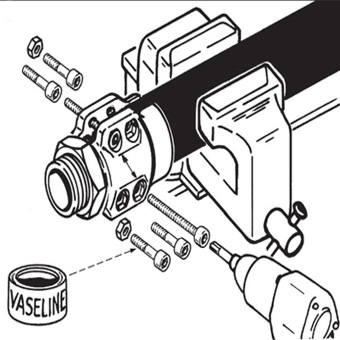

       Последовательность установки хомутов по стандарту  DIN 2817

20150520100856HOSE-FITTING-07 20150520100856HOSE-FITTING-08 20150520100856HOSE-FITTING-09
20150520100856HOSE-FITTING-10 20150520100856HOSE-FITTING-11   20150520100856HOSE-FITTING-12
20150520100856HOSE-FITTING-13 20150520100856HOSE-FITTING-14

AnimationMontageSpannloc
