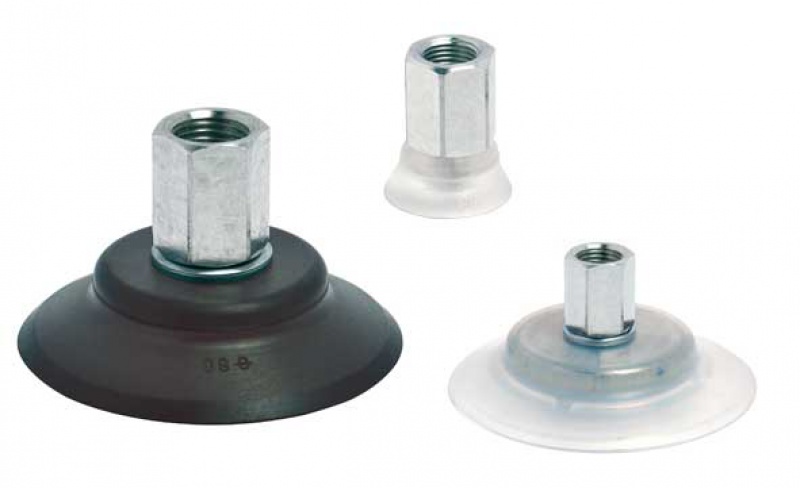

Присоски плоские круглые серия VTCF

Цена:



Универсальные присоски. Изготавливаются из резины NBR и силикона. Диаметры от 3.5 до 95 мм, с наружной и внутренней резьбами M3, M5, G1/8, G1/4. Плоские вакуумные присоски Серия VTCF прочные и износостойкие. Состоят из ниппеля и резиновой части, которые поставляются отдельно. В присосках с диаметром до 50 мм ниппель монтируется непосредственно в резиновую часть. В присосках с диаметром более 60 мм ниппель монтируется в крепёжную плиту, которая вулканизирована в резиновую часть.

Применение: - Захват плоских изделий с гладкой или немного неровной поверхностью, например, листы из различных материалов, штампованные профили, картонные коробки, пластиковые материалы, деревянные пластины и т. д.; - Модель из силикона позволяет захватывать изделия, имеющие высокую температуру.



2018-06-25_11-20-49

Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

Мод. VTCF-0035 - наружная резьба
* N = присоска из резины NBR;
S = присоска из силикона (обязательно указывайте букву при заказе)

2018-06-25_11-20-22
Размеры
Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель
VTCF-0035*-M3M 3,9 1 3,6 M3 M  6 3 6 0,5 VTCF-0035* NPV-A-M3-M
2018-06-25_11-21-40

Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

Мод. VTCF-0050 ... 0500 - наружная резьба
* N = присоска из резины NBR;
S = присоска из силикона (обязательно указывайте букву при заказе)

2018-06-25_11-21-23
Размеры
Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель
VTCF-0050*-M5M 5,4 2 5 M5 M 11,5 4,5 8 0,9 VTCF-0050* NPV-B-M5-M
VTCF-0080*-M5M

8,5

2 8 M5 M 12 4,5 8 1,4 VTCF-0080* NPV-B-M5-M
VTCF-0100*-1/8M 10,7 2 10 M5 M 12,5 4,5 8 1,3 VTCF-0100* NPV-B-M5-M
VTCF-0150*-1/8M 15,8 2 15 G1/8 M 13 8 14 1,9 VTCF-0150* NPV-G-1/8-M
VTCF-0200*-1/8M

21,2

2,4 20 G1/8 M 15 8 14 2,3

VTCF-0200*

NPV-H-1/8-M
VTCF-0250*-1/8M 25,8 2,4 25 G1/8 M 19 8 14 3 VTCF-0250* NPV-L-1/8-M
VTCF-0300*-1/8M 29,6 2,4 28,5 G1/8 M 17 8 14 2 VTCF-0300* NPV-L-1/8-M
VTCF-0350*-1/8M 35,6 2,4 35 G1/8 M 19 8 14 3 VTCF-0350* NPV-L-1/8-M
VTCF-0400*-1/8M 41,6 2,4 40 G1/8 M 19 8 14 3,5 VTCF-0400* NPV-L-1/8-M
VTCF-0500*-1/8M 51,6 2,4 50 G1/8 M 20 8 14 4 VTCF-0500* NPV-M-1/8-M
2018-06-25_11-22-16

Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

Мод. VTCF-0050 ... 0500 - внутренняя резьба
* N = присоска из резины NBR;
S = присоска из силикона (обязательно указывайте букву при заказе)

2018-06-25_11-22-02

Размеры

Присоска в сборе с ниппелем

D1

DM

DS

G1

H

LG1

SW1

Z

Присоска

Ниппель

VTCF-0100*-1/8F

10,7

2

10

G1/8 F

23,5

9

14

1,3

VTCF-0100*

NPV-F-1/8-F

VTCF-0150*-1/8F

15,8

2

15

G1/8 F

24

9

14

1,9

VTCF-0150*

NPV-G-1/8-F

VTCF-0200*-1/8F

21,2

2

20

G1/8 F

26

9

14

2,3

VTCF-0200*

NPV-H-1/8-F

VTCF-0250*-1/8F

25,8

2,4

25

G1/8 F

30

9

14

3

VTCF-0250*

NPV-L-1/8-F

VTCF-0300*-1/8F

29,6

2,4

28,8

G1/8 F

28

9

14

2

VTCF-0300*

NPV-L-1/8-F

VTCF-0350*-1/8F

35,6

2,4

35

G1/8 F

30

9

14

3

VTCF-0350*

NPV-L-1/8-F

VTCF-0400*-1/8F

41,6

2,4

40

G1/8 F

30

9

14

3,5

VTCF-0400*

NPV-L-1/8-F

VTCF-0500*-1/8F

51,1

2,4

50

G1/8 F

31

9

14

4

VTCF-0500*

NPV-M-1/8-F

2018-06-25_11-22-47

Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

Мод. VTCF-0600 ... 0950 - наружная резьба
* N = присоска из резины NBR;
S = присоска из силикона (обязательно указывайте букву при заказе)

2018-06-25_11-22-30
Размеры
Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель

VTCF-0600*-1/4M

62,1

5,5

60

G1/4 M

23

10

17

5

VTCF-0600*

NPV-N-1/4-M

VTCF-0800*-1/4M

82,8

5,5

80

G1/4 M

25

10

17

6

VTCF-0800*

NPV-N-1/4-M

VTCF-0950*-1/4M

97,8

5,5

95

G1/4 M

25,5

10

17

6

VTCF-0950*

NPV-N-1/4-M

2018-06-25_11-23-38

Допустимое отклонение для эластомерных частей в соответствии с M3 – DIN 7715

Мод. VTCF-0600 ... 0950 - внутренняя резьба
* N = присоска из резины NBR;
S = присоска из силикона (обязательно указывайте букву при заказе)

2018-06-25_11-23-00
Размеры
Присоска в сборе с ниппелем D1 dn Ds G1 H LG1 SW1 Z Присоска Ниппель

VTCF-0600*-1/4F

62,1

5,5

60

G1/4 F

39

11

17

5

VTCF-0600*

NPV-N-1/4-F

VTCF-0800*-1/4F

82,2

5,5

80

G1/4 F

41

11

17

6

VTCF-0800*

NPV-N-1/4-F

VTCF-0950*-1/4F

97,8

5,5

95

G1/4 F

41,5

11

17

6

VTCF-0950*

NPV-N-1/4-F

     ПОДРОБНЕЕ:  series_vtcf (352,95kb) PDF
