Распределители с механическим и ручным управлением

Цена:







42-01

Минираспределители с механическим управлением Серия 2

Присоединение M5, быстроразъемное соединение под трубку ø 4 мм. Миниатюрные распределители Серии 2 с механическим управлением 3/2 лин./поз. Н.З. поставляются с присоединительными отверстиями M5 или со встроенными быстроразъемными соединениями ø 4 мм. Распределители переключаются посредством плунжера, ролика или ролика с ломающимся рычагом.

    ПОДРОБНЕЕ: series_2 (379,32kb) PDF











42-02

Распределители с механическим управлением Серия 1 и 3

Серия 1: 3/2 и 5/2 лин./поз., присоединение G1/8 и G1/4. Серия 3: 3/2 и 5/2 лин./поз., присоединение G1/8. Распределители с механическим управлением Серии 3 (G1/8) и Серии 1 (G1/8 и G1/4) были разработаны с тремя типами переключателей:

  • плунжер;
  • ролик / рычаг;
  • ролик с ломающимся рычагом.

В каждом случае возврат осуществляется механической пружиной. Распределители Серии 3 3/2 лин./ поз. могут подключаться по схеме Н.З. или Н.О. При подаче давления в отверстие P распределитель работает как Н.З., если давление подается в отверстие R, то как Н.О. Отверстие A соединяется с потребителем. При обычном использовании распределителей для управления цилиндром в отверстие Р подается давление, а отверстия А и B подключаются к полостям. Однако, если давление прямого хода цилиндра отличается от давления обратного хода, отверстия R и S могут запитываться различными давлениями, а сброс воздуха будет осуществляться через канал Р.

    ПОДРОБНЕЕ:  series_1 (547,13kb) PDF







42-03

Сенсорные распределители с механическим управлением Серия 3 и 4

Присоединение: G1/8 и G1/4. Сенсорные распределители с механическим управлением Серии 3 и 4 используются как конечные путевые выключатели в тех случаях, когда требуются низкие усилия срабатывания и большие расходы сжатого воздуха. Распределители Серии 3 имеют механический подпружиненный рычаг и переключаются при его малейшем перемещении. Усилие срабатывания меньше чем 0,5 Н. На рычаге может крепиться проволочный удлинитель ø 3 мм. Удлинитель упрощает настройку точки срабатывания распределителя и увеличивает его чувствительность. Удлинитель, так же, необходим при работе с хрупкими и плохо базированными деталями. Распределители Серии 4 имеют переключатели в виде плунжера или ролика. Миниклапаны уменьшают усилие срабатывания, необходимое для переключения главного клапана.

    ПОДРОБНЕЕ:  series_3-4 (483,49kb) PDF









42-04

Пневматическая педаль Серия 3 и 2 Электрическая педаль Серия 3

Доступны для заказа пневматические и электрические педали. Пневмопедаль оснащена 5/2 лин./поз. распределителем с присоединительными отверстиями G1/4, которые располагаются в передней части педали, что позволяет легко и удобно монтировать фитинги и глушители. Для получения функции 3/2 лин./поз. необходимо заглушить одно выходное отверстие распределителя. Электрическая часть педали представляет собой контактную группу реле, состоящую из нормально замкнутого и нормально разомкнутого контактов и имеет передний вывод для кабеля (PG9). Педаль может фиксироваться в нижнем положении или иметь пружинный возврат в зависимости от положения ключа, расположенного под красной защитной крышкой (см. рисунок позицию X).

    ПОДРОБНЕЕ:  series_3-2 (294,36kb) PDF







42-05

Минираспределители с ручным управлением панельного монтажа Серия 2

Присоединение M5, быстроразъемное соединение ø 4 мм. Минираспределители с ручным управлением панельного монтажа Серии 2 имеют присоединительную поверхность ø 22 мм и состоят из распределителя и переключающего механизма. Тип переключающего механизма – кнопка, тумблер, джойстик и замок. Для монтажа минираспределителей в отверстия ø 30 мм необходимо использовать адаптер Мод. 200-2230. Рабочие характеристики минираспределителей:

  • Небольшое усилие срабатывания
  • Малый рабочий ход
  • Миниатюрные размеры
  • Высокое быстродействие
  • Малое потребление воздуха

   ПОДРОБНЕЕ:  series_2_ (443,43kb) PDF





42-06

Распределители с ручным управлением Серия 1, 3, 4 и VMS

Распределители с ручным управлением Серии 3 (G1/8, 3/2 и 5/2 лин./поз.) и Серии 4 (G1/4, G1/2, 3/2, 5/2 и 5/3 лин./поз.) имеют различные виды переключателей: фиксируемая и подпружиненная кнопка, кнопка-грибок, прямой и боковой тумблер, рычаг. Распределители 3/2 лин./поз. могут подключаться по схеме Н.З. и Н.О. При подаче давления в отверстие P распределитель работает как Н.З. При подаче давления в R, как Н.О. Распределители Серии 1 представлены в двух вариантах: кнопка (3/2 лин./поз.) и рычаг (3/2 и 5/2 лин./поз.).

    ПОДРОБНЕЕ:  series_1-3-4 (1,12Mb) PDF



42-07

Распределители Серии 4..-900S01

Пневматические распределители 4/2 и 4/3 лин.поз с ручным управлением. Могут быть закреплены на плоской поверхности при помощи 4-х винтов или закреплены панельно, используя фиксирующую гайку на корпусе.

   ПОДРОБНЕЕ:  series_4m1 (293,60kb) PDF





42-08

Минираспределители с ручным управлением Серия 2

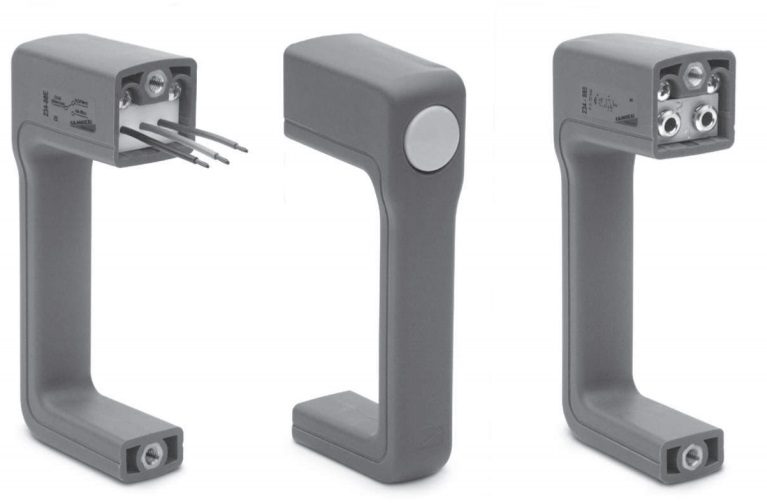

3/2 лин./поз., микрораспределитель Мод. 234-885. Электрический микропереключатель Мод. 234-88E. Рукоятка с встроенным пневматическим 3/2 лин./поз. микрораспределителем или электрическим однополюсным перекидным микроконтактом. Данная конструкция применима на различном оборудовании.

    ПОДРОБНЕЕ: series_2- (305,16kb) PDF
