Модульные блоки подготовки серии MC

Цена: 300







filter-mc-hp1



Фильтры Серия MC

Доступны фильтры Серии MC с присоединением G1/4, G3/8 и G1/2. Стаканы этих фильтров сделаны из металла с окошками из прозрачного пластика и имеют конденсатоотводчик, работающий как в ручном, так и в полуавтоматическом режимах. Стаканы этих фильтров сделаны из металла с окошками из прозрачного стекла и имеют конденсатоотводчик, работающий как в ручном, так и в полуавтоматическом режимах. По запросу возможно заказывать фильтры с фильтрующими элементами, отличающимися от стандартных, и с иными типами устройств для слива конденсата.

   ПОДРОБНЕЕ:  series_mc_f (284,96kb) PDF







filter-mc-hp2



Коалесцентные фильтры Серия MC

Доступны коалесцентные фильтры Серии MC с присоединением G1/4, G3/8 и G1/2. Стаканы этих фильтров сделаны из металла с окошками из прозрачного пластика и имеют конденсатоотводчик, работающий в ручном/полуавтоматическом режиме. Кроме того, также возможен заказ фильтров с автоматическими конденсатоотводчиками. Принцип действия коалесцентных фильтров основан на эффекте коалесценции – слияние мельчайших капель влаги на специальном материале фильтрующего элемента. Коалесцентные фильтры объединяют в себе достоинства фильтров тонкой очистки и систем удаления влаги. Они надежно отсеивают частицы размеров от 0.01 мкм, а использование при фильтрации эффекта коалесценции позволяет практически полностью избавиться от влаги в линиях даже при существенных колебаниях расхода.

    ПОДРОБНЕЕ:  series_mc_k (298,54kb) PDF



filter-mc-hp3



Маслораспылители Серия MC

Доступны маслораспылители Серии MC с присоединением G1/4, G3/8 и G1/2. Стаканы этих маслораспылителей сделаны из металла с окошками из прозрачного пластика. Процесс маслораспыления можно наблюдать через небольшой прозрачный колпачок в верхней части маслораспылителя, а регулировка интенсивности осуществляется специальным винтом.

   ПОДРОБНЕЕ:  series_mc_m (302,26kb) PDF



filter-mc-hp4



Фильтры-регуляторы Серия MC

Доступны фильтры-регуляторы Серии MC с присоединением G1/4, G3/8 и G1/2. В них объединены функции фильтров и регуляторов, что позволило получить компактное решение.

Модульный тип. Компактные с металлическим стаканом и байонетным креплением.

   ПОДРОБНЕЕ:   series_mc_fr (276,10kb) PDF





filter-mc-hp5



Регуляторы давления Серия MC

Присоединение G1/4, G3/8 и G1/2 Модульный тип.

Доступны регуляторы давления Серии MC с присоединением G1/4, G3/8 и G1/2. Все версии имеют панельное крепление.



    ПОДРОБНЕЕ:  series_mc_r (297,57kb) PDF



filter-mc-hp6



Клапаны безопасности Серия МС

Клапаны безопасности Серии МС (3/2 лин./поз.) предназначены для блокировки воздуха на входе в блок подготовки воздуха. Клапаны безопасности разработаны таким образом, что выходное давление воздуха может быть сброшено, подвод воздуха перекрыт, а клапан заблокирован. Клапаны безопасности располагаются на входе блока подготовки воздуха. Возможен панельный монтаж клапана безопасности с ручным управлением. Доступны для заказа клапаны безопасности с присоединением G1/4, G3/8 и G1/2.

   ПОДРОБНЕЕ:  series_mc_kl (332,55kb) PDF





filter-mc-hp7



Коллекторы Серия MC

Коллекторы Серии МС используются для получения дополнительных выходных пневмосистем. В случае необходимости разделения контуров с маслораспылением и без, использовать коллектор с обратным клапаном.

Примечание: Если коллектор монтируется как конечный элемент, то он должен быть собран с крепежными фланцами мод. MC*-FL.

   ПОДРОБНЕЕ:  series_mc_ko (181,30kb) PDF





filter-mc-hp8

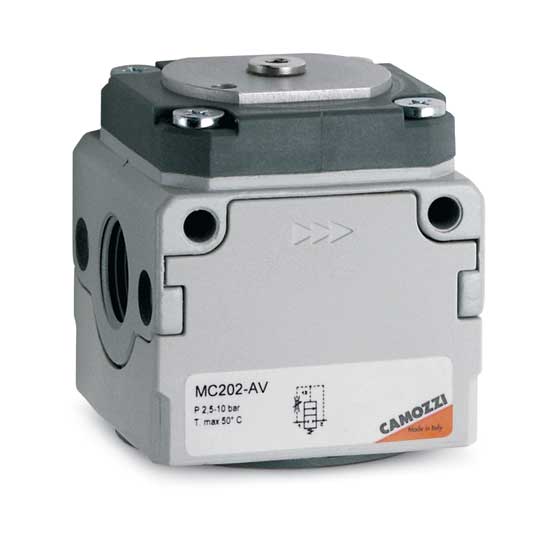

Клапан “мягкого” пуска Серия MC

Клапан “мягкого” пуска позволяет избежать поломок оборудования и травмирования персонала при включении пневматической системы с цилиндрами. Клапан “мягкого” пуска делает возможным постепенно увеличивать давление в пневматической системе до 50% от входного значения, после чего величина давления скачком увеличивается до магистрального (100%). Обычно клапан “мягкого” пуска устанавливается после блока подготовки воздуха. Реле давления может быть установлено в верхней части клапана вместо заглушки S2610 в отверстие G1/8. Для сброса воздуха следует использовать клапан безопасности 3/2, установленный перед клапаном “мягкого” пуска.

   ПОДРОБНЕЕ:  series_mc_mp (517,63kb) PDF



filter-mc-hp9



Регуляторы давления батарейной сборки Серия МС

Присоединение G1/4  Модульный тип.

Регуляторы давления батарейной сборки Серии МС используют в случае необходимости получения различных рабочих давлений в пневматической системе.



   ПОДРОБНЕЕ:  series_mc_rd (273,58kb) PDF





filter-mc-hp10

Блоки подготовки воздуха Серия MC Модульная сборка

Тип сборки фильтров, регуляторов и маслораспылителей Серии МС позволяет легко и быстро получить необходимую конфигурацию блока подготовки воздуха. Сборка обеспечивается шпильками с наружной и внутренней резьбами, на которые надеваются отдельные элементы без ограничения. Такая сборка обеспечивает легкий монтаж, обслуживание и комбинирование блоков в соответствии с потребностями клиента. Блок в сборе может крепиться через отверстия в корпусах отдельных элементов или при помощи боковых фланцев (комплект А).

   ПОДРОБНЕЕ:  series_mc_ms (1,35Mb) PDF
