Шарнирные соединения



1-5346  Компания «ГидроПАРТ» осуществляет поставки продукции "ARTA Armaturen- und Tankgerätebau GmbH". Более 50-ти лет "ARTA Armaturen- und Tankgerätebau GmbH" занимается производством высококачественной инновационной промышленной арматуры для химической, нефтехимической, шельфовой, фармацевтической и пищевой промышленности. Шарнирные соединения ADG и шарнирные соединения AGG предназначены для широкого использования. Позволяют вращать трубы на 360° относительно друг друга, тем самым обеспечивают значительную гибкость даже для жестких систем.

1-arta-adg-c

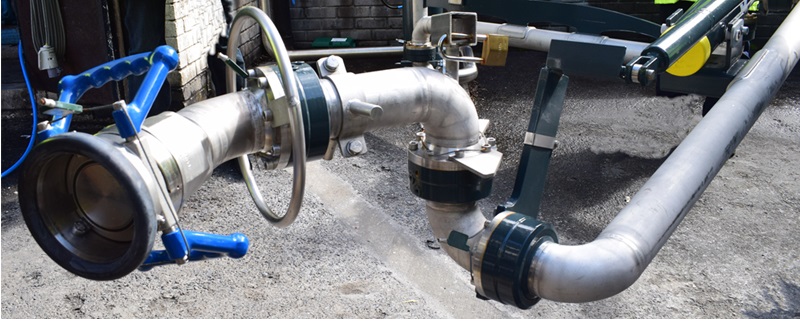

ADG®- шарнирные соединения для транспортировки газов и жидкостей

Трубные поворотные шарниры ADG® применяются в различных промышленных областях в качестве подвижных компонентов трубо- и шлангопроводов для транспортировки газов и жидкостей между вращающимися частями установки. Шарнирные соединения ADG выполнены с одной или двумя дорожками качения и предотвращают скручивающие нагрузки в трубопроводах, тем самым снижая преждевременный износ. Гибкость, заложенная в их конструкцию, также позволяет вращательное движение на 360° различных участков трубы относительно друг друга. Они доступны в различных вариантах, что позволяет использовать их во многих областях промышленности.

Характеристики
Размеры: DN25 (1“) - DN1000 (40“)
Рабочее давление: до PN420
Температурный диапазон: От -55°C (-67°C) до +100°C (+212°F)
Материал корпуса: Нержавеющая сталь 1.4301 (304) / 1.4404 (316L) / 1.4571 (316Ti), Hastelloy®
Уплотнение: Эластомер, Перфтореластомер
Присоединение: Резьбы: NPT, BSP, ISO Фланцы: DIN / EN, ANSI, ISO, ASME другие по запросу
Стандарты: 2014/68 / EU PED, 2014/34 / EU ATEX, EN14432, 21 CRF Part 11, USP Code 6



ПОДРОБНЕЕ:  СКАЧАТЬ шарнирные соединения (967,73kb)

1-arta-adg-m

ADG®-M: шарнирное соединение для применения в морских условиях

Шарнирное соединение ADGTM-M от ARTA предназначено для работы в экстремальных морских условиях и эффективно предотвращает скручивание в шланговых трубопроводах и трубах, предотвращая преждевременный износ трубопроводных систем. Гибкость, заложенная в его конструкцию, позволяет вращательные движения на 360° различных участков трубы относительно друг друга. Шарнирное соединение ADGTM-M подходит для транспортировки жидких, газообразных и твердых сред. Его прочность и устойчивость к коррозии в соленой воде делают его идеальным шарнирным соединением для погружения в соленую воду и в морских условиях.

Характеристики
Размеры: DN25 (1“) - DN1000 (40“)
Рабочее давление: до PN420
Температурный диапазон: От -55°C (-67°C) до +100°C (+212°F)
Материал корпуса: Нержавеющая сталь 1.4301 (304) / 1.4404 (316L) / 1.4571 (316Ti)
Уплотнение: Эластомер, Перфтореластомер
Присоединение: Фланцы: DIN / EN, ANSI, ISO, ASME другие по запросу
Стандарты: 2014/68 / EU PED, 2014/34 / EU ATEX, EN14432, 21 CRF Part 11, USP Code 6





1-arta-adg-tt

ADG®-TT - шарнирные соединения для применения  в криогенных средах  до -200 ° C (-328 ° F)

Шарнирное соединение ARTA ADG®-TT применяется  в криогенных средах при низких температурах и эффективно предотвращает скручивание в шланговых трубопроводах и трубах, предотвращая преждевременный износ трубопроводных систем. Гибкость, заложенная в его конструкцию, позволяет вращательные движения на 360° различных участков трубы относительно друг друга. Криогенное шарнирное соединение ADG®-TT  рекомендуется для транспортировки LNG (СПГ) и LOX, а также других жидких и газообразных сред  с температурой  до -200 ° С.

Характеристики
Размеры: DN25 (1“) - DN200 (8“)
Рабочее давление: до PN40
Температурный диапазон: От -200°C (-328°C) до +100°C (+212°F)
Материал корпуса: Нержавеющая сталь 1.4404 (316L)
Уплотнение:

PTFE (фторопласт)



Присоединение: Резьбы: NPT Фланцы: DIN/EN, ANSI, ISO, ASME другие по запросу
Стандарты: 2014/68/EU PED, 2014/34/EU ATEX, EN14432, 21 CRF Part 11, USP Code 6

1-arta-adg-cp

ADGTM-CP нержавеющее гигиеническое шарнирное соединение

ADGTM-CP  нержавеющее гигиеническое шарнирное соединение, предназначено для применения в пищевой, фармацевтической, косметической, биотехнологической и химической промышленности. Шарнирное соединение ADGTM-CP эффективно предотвращает скручивание в шланговых трубопроводах и трубах, предотвращая преждевременный износ трубопроводных систем. Гибкость, заложенная в его конструкцию, позволяет вращательные движения на 360° различных участков трубы относительно друг друга. Подходит для транспортировки жидких, газообразных и твердых сред.

Характеристики
Размеры: DN15 (1/2“) - DN50 (2“)
Рабочее давление: PN16 (232psi)
Температурный диапазон: От -55°C (-67°F) до +100°C (+212°F)
Материал корпуса: Нержавеющая Сталь 1.4435
Уплотнение: Эластомер, Перфтореластомер другие по запросу
Присоединение: Резьбы:  NPT, BSP, ISO Фланцы: DIN / EN, ANSI, ISO, ASME другие по запросу
Стандарты: 2014/68/EU PED, 2014/34/EU ATEX, EN14432, 21 CRF Part 11, USP Code 6

1-arta-agg

ADG®-AGG- Шаровое шарнирное соединение

Шаровое шарнирное соединение AGG от ARTA было специально разработано для шлангопроводов. Соединение деталей, при котором они перемещаются вокруг общего центра, называют шаровым шарниром. Цапфа в нем изготовлена в виде сферы. цапфа шарового шарнира обладает всеми степенями свободы. Полностью гибкая конструкция предотвращает скручивание и сводит к минимуму осевые негативные воздействия по окружности. Это защищает шланг и обеспечивает более высокую безопасность во время рабочих процессов. Конструкция также допускает вращательное движение различных участков трубы по отношению друг к другу, что значительно облегчает погрузочно-разгрузочные работы.

Характеристики
Размеры: DN25 (1“) - DN200 (8“)
Рабочее давление: PN16 (232psi)
Температурный диапазон: От -55°C (-67°F) до +100°C (+212°F)
Материал корпуса: Нержавеющая Сталь 1.4301/1.4404/1.4571, Hastelloy®
Уплотнение: Эластомер, Перфторемер
Присоединение: Резьбы: NPT, BSP, ISO Фланцы: DIN / EN, ANSI, ISO, ASME другие по запросу
Стандарты: 2014/68 / EU PED, 2014/34 / EU ATEX
