Стенд (рама) СРГЦ

Стенд (Станина) для стенда СРГЦ предназначена для разборки – сборки гидроцилиндров при ремонте. Оснащена гидроцилиндром для извлечения штока с поршнем из гильзы и двумя кронштейнами (каретки) для крепления (фиксации) проушин гильзы и штока разбираемого гидроцилиндра. Возможна дальнейшая модернизация/дооснащение стенда.

1. Общие сведения об изделии

Обозначение при заказе: Станина (металлоконструкция) СРГЦ.

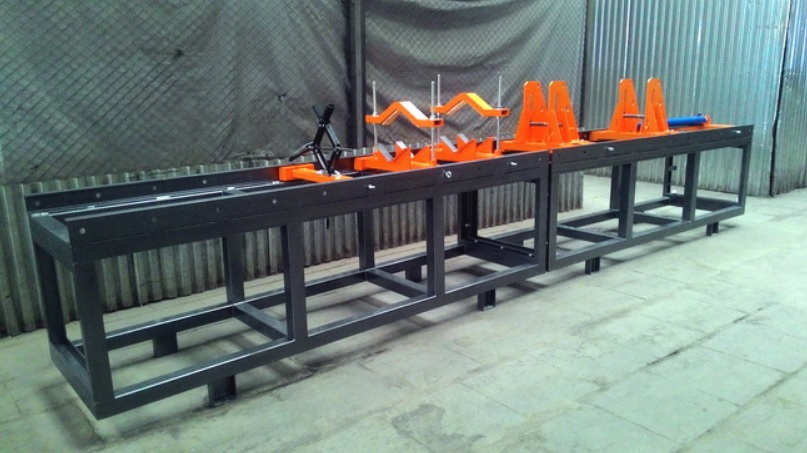

Описание: Станина стенда представляет собой пространственную металлоконструкцию, собранную из нескольких 3-х метровых секций (в зависимости от длины ремонтируемых гидроцилиндров).

В базовом варианте станина выполнена из 2-х секций, общей длиной 6,0 метров и оснащена гидроцилиндром для извлечения штока с поршнем из гильзы и двумя кронштейнами (каретки) для крепления (фиксации) проушин гильзы и штока разбираемого гидроцилиндра.

Состав:

• Стапель для разборки штоков испытуемых гидроцилиндров, длина -3,0м. -1шт.
• Дополнительная секция станины, длина-3,0м. -1шт.
• Гидроцилиндр для извлечения штока с поршнем из гильзы – 1шт.
• Кронштейны (каретки) для крепления (фиксации) проушин гильзы -2шт.

Станина поставляется без устройства для страгивания/откручивания крепления крышки гильзы и поршня к штоку.

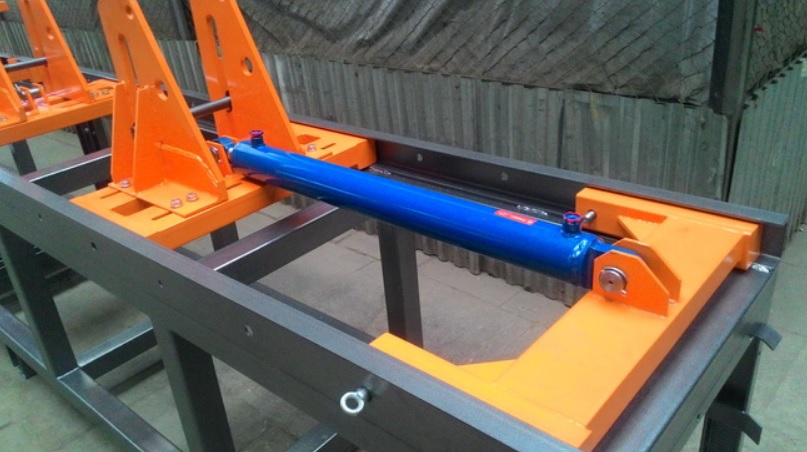

На раме станины имеются два кронштейна (каретки) для крепления (фиксации) проушин гильзы и штока разбираемого гидроцилиндра. Один из кронштейнов соединен со стендовым гидроцилиндром, который позволяет перемещать кронштейны друг относительно друга, обеспечивая тем самым извлечение штока с поршнем из гильзы. Станина снабжена также установочной оснасткой, исключающей падение штока на раму стенда при его извлечении из гильзы, и обеспечивающей позиционирование штока относительно гильзы при сборке гидроцилиндра.

Стенд модели СТИГ/СРГЦ может быть дооборудован дополнительными устройствами:

• Рамами (блоками) для увеличения длинны стенда. Длина одного блока - 3,0м. Количество определяется длиной испытуемых (разбираемых) гидроцилиндров;
• Передвижным съёмным гайковертом модели ГМВ для операций сдвига (срыва) крышки гильзы и центральной гайки крепления поршня к штоку при ремонте гидроцилиндров;
• Переносным/передвижным гидравлическим гайковертом модели ГГ, для откручивания и завинчивания гаек (болтов) по окружности крепления крышки гильзы и поршня к штоку;
• Стендовыми опорами штока (оборудованы ручными автомобильными домкратами) разбираемых ГЦ для предотвращения падения штока на станину при его отделении от гильзы;
• Стендовыми регулируемыми опорами гильзы ГЦк стенду СТИГ/СГРЦ разбираемых ГЦ, для центрирования штока и гильзы, при использовании гайковерта и предотвращения падения штока на станину при его отделении от гильзы;
• Передвижной съёмной кареткой для крепления проушин гильзы и штока ГЦ при его разборке на стенде;
• Стендовыми механическими или управляемыми автоматически прижимами для фиксации гильзы разбираемых ГЦ;
• Отдельными измерительными приборами, сенсорным блоком или компьютерным измерительно-управляющим блоком, обеспечивающим автоматизацию процесса испытаний, регистрацию и архивирование результатов испытаний.

2. Основные технические характеристики станины в базовом варианте поставки:

Примечание: * Если на станине требуется разбирать гидроцилиндры с большим диаметром гильзы, то станина изготавливается в специализированном исполнении и соответственно меняется его стоимость.

3. Комплектность поставки

• Стапель для разборки штоков испытуемых гидроцилиндров, длина - 3,0м. - 1шт.
• Дополнительная секция станины, длина - 3,0м. - 1шт.
• Гидроцилиндр для извлечения штока с поршнем из гильзы – 1шт.
• Кронштейны (каретки) для крепления (фиксации) проушин гильзы - 2шт.

4. Срок службы и хранения, гарантийные обязательства

4.1. Срок службы станины – не менее 7 лет при работе не более 6 часов в сутки.

4.2. Срок гарантии испытательного стенда при соблюдении потребителем условий транспортирования, хранения и эксплуатации, приведенных в руководстве по эксплуатации – 12 месяцев со дня ввода стенда в эксплуатацию, но не более 15 месяцев с момента его выпуска.
