Диагностика и замена гидравлического шланга

Диагностика и замена гидравлического шланга

Как заменить шланг гидросистемы

Во многих типах тяжелой техники используется гидравлическая система, которая обеспечивает работу оборудования. Шланги гидросистемы со временем изнашиваются и могут начать протекать. По этой причине возможны неполадки в работе оборудования. В связи с этим возникает необходимость заменить изношенные шланги. Начните с поиска поврежденного шланга. Затем открутите шланг. Найдите и установите подходящий запасной шланг, чтобы возобновить работу гидросистемы.

Способ 1. Демонтаж поврежденного шланга


1

1. Для защиты от гидравлической жидкости наденьте очки и перчатки. Рабочая жидкость для гидросистем токсична и может повредить ту часть тела, с которой она контактирует. При работе с гидравлическими материалами необходимо обеспечить защиту с помощью очков и перчаток. Не снимайте данные средства индивидуальной защиты, пока работа не будет выполнена.

  • При замене шланга кожа рук и ног должна быть защищена длинными рукавами и брюками.
  • Если вы работаете в плохо проветриваемом помещении, наденьте маску или респиратор.
  • При попадании жидкости на кожу, в глаза или рот немедленно обратитесь в местный токсикологический центр.

2

2. Сбросьте давление в гидравлической системе. Запрещено работать с гидравлическим оборудованием, если гидросистема находится под давлением. Это может привести к разбрызгиванию гидравлической жидкости и причинению вреда оператору. Процесс сброса давления различается в зависимости от оборудования. Точную процедуру см. в руководстве пользователя.

  • Обычно гидравлическое оборудование имеет рычаг сброса давления. Сначала нажмите на этот рычаг. Затем отключите все питание гидравлической системы. Несколько раз поверните рычаг вперед и назад, чтобы сбросить избыточное давление.
  • Если вы работаете с оборудованием с подвижными частями, например с экскаватором типа «обратная лопата», полностью опустите ковш на землю, прежде чем выполнять какие-либо работы.

3

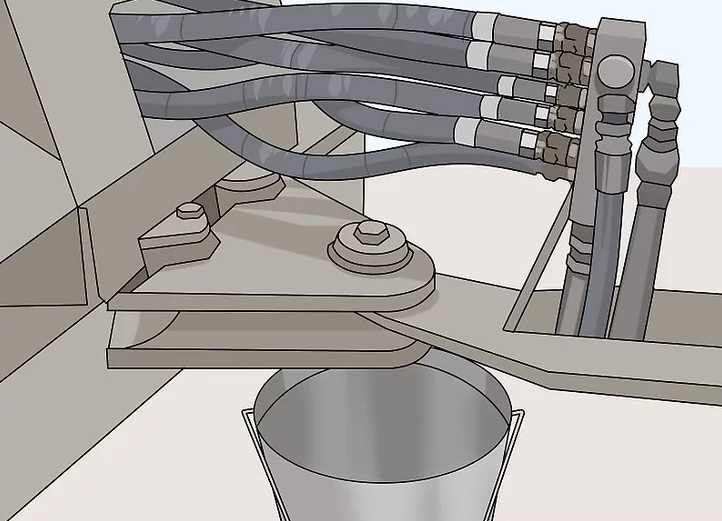

3. Подложите ткань или поставьте ведро под место демонтажа шланга. При откручивании из шланга вытечет гидравлическая жидкость. Не допускайте загрязнения поверхности, собирая жидкость по мере ее утечки. Толстая тряпка или ведро предотвратят растекание масла.

  • Если на место демонтажа шланга неудобно положить ткань или поставить ведро, попробуйте обложить это место обтирочной ветошью.

4

4. Снимите все внешние элементы, мешающие демонтажу шланга. На некотором оборудовании могут быть колпаки или рукава, защищающие шланги, особенно в месте крепления. Если на вашем оборудовании есть такие элементы, снимите их, чтобы можно было работать со шлангами.

  • Не теряйте элементы, которые вы снимаете с оборудования. Сфотографируйте оборудование, прежде чем что-либо демонтировать, чтобы знать, как оно должно выглядеть после замены деталей.
  • Не забудьте ознакомиться с руководством по эксплуатации, чтобы узнать точную процедуру демонтажа шланга. Для разного оборудования могут действовать разные процедуры.

5

5. Промойте соединительные детали на обоих концах шланга. Со временем на концах шланга скапливается грязь, пыль и масло. При снятии шланга все это может попасть в гидросистему и повредить ее. Перед демонтажем шланга распылите средство для мытья окон или аналогичную жидкость в данных местах. Затем удалите загрязнения с помощью ткани.

6

6. С помощью 2 ключей открутите соединительные фитинги. Шланги гидросистемы обычно крепятся с помощью двух фитингов, которые вращаются в противоположных направлениях. С помощью одного ключа удерживайте фитинг, расположенный на стороне шланга. Другим ключом ослабьте фитинг, расположенный на стороне оборудования, повернув его против часовой стрелки. Вращайте до тех пор, пока шланг не отсоединится. Затем повторите эти действия на другом конце шланга.

  • Размер гаечных ключей зависит от типа шланга. В стандартные наборы гаечных ключей входят ключи разных размеров, которые подходят для большинства оборудования. Попробуйте разные ключи, чтобы определить, какой из них подходит для шланговых креплений.

Способ 2. Установка нового шланга

7

1. Приобретите новый шланг в точном соответствии с характеристиками старого. Существует много типов гидравлических шлангов, поэтому убедитесь, что вы выбрали правильный шланг, сравнив его со старым. Шланги должны быть одинаковой ширины и толщины. Также проверьте номинальное давление, которое обычно указано на самом шланге в фунтах на квадратный дюйм.

  • Если вы не знаете, с чего начать, возьмите старый шланг с собой в магазин и попросите сотрудника дать вам такой же.
  • При выборе шланга, обратите внимание, что поставщик должен отрезать и обжать шланг с помощью специальной насадки. Для опрессовки шланга требуется специальное оборудование, и у вас не получится сделать это в домашних условиях.
  • Когда поставщик выполняет опрессовку шланга, он прикрепляет к концу новую насадку. Вы можете прикрутить эту насадку к старой, прикрепленной на стороне оборудования.

8

2. Наденьте на шланг антиабразивный защитный рукав, если имеет место трение шланга о другие детали. Если шланг трется об оборудование или другие шланги, подумайте о том, чтобы приобрести антиабразивный рукав. Это кусок ткани, который надевается на шланг и защищает его от повреждений. Если в прошлом у вас были проблемы с трением, это может решить проблему и продлить срок службы шлангов.

9

3. Перед установкой протрите все соединительные элементы шлангов. Загрязнения или масло могут попасть в гидросистему и повредить ее. Перед установкой шланга убедитесь, что все соединения очищены. Чтобы удалить загрязнения, протрите все разъемы влажной тканью.

10

4. Вкрутите один конец шланга в фитинг. Вставить первый конец шланга легко, так как другой конец еще не закреплен. Вставьте конец шланга в фитинг и затяните его, повернув по часовой стрелке. Когда шланг перестает вращаться, значит, он полностью затянут.

  • Не допускайте перетягивания шланга. Как только шланг перестанет вращаться, значит, он прилегает достаточно плотно. Перетягивание может привести к разрыву соединения и возникновению утечек.

11

5. С помощью 2 ключей прикрутите второй конец шланга. Установить второй конец шланга немного сложнее, потому что шланг не может свободно вращаться. Вставьте шланг в соединение. Удерживайте его на месте с помощью гаечного ключа. Используйте второй гаечный ключ, чтобы повернуть фитинг на стороне оборудования. Прекратите затягивание, когда разъем перестанет вращаться.

12

6. Установите обратно все внешние защитные элементы, которые вы сняли перед установкой. Прежде чем приступить к испытанию гидравлической системы, убедитесь, что все снятые элементы были установлены на свои прежние места. Сверьтесь с изображениями на фотографиях, сделанных вами до начала работ, или к руководству по эксплуатации, чтобы еще раз проверить правильность положения элементов.

13

7. Проведите испытание гидросистемы, выполняя циркуляцию гидравлической жидкости при низком давлении. Всегда проверяйте оборудование после замены шлангов. Запустите оборудование и установите гидравлический механизм на малую мощность. Затем проверьте шланги на предмет утечек, обернув их куском картона.

  • Кроме того, утечку воздуха можно определить на слух. Не эксплуатируйте оборудование в случае утечки воздуха.
  • Если из шланга выходит жидкость или воздух, остановите оборудование, опустите подъемный механизм вниз и сбросьте давление. Еще раз проверьте место подключения шланга, и посмотрите, до конца ли затянуто соединение. Если соединения герметичны, но утечка по-прежнему имеет место, возможно, шланг неисправен. Снимите его и верните поставщику.
  • Убедившись в отсутствии утечек, медленно поднимайте и опускайте гидравлический механизм, чтобы проверить работоспособность гидросистемы. Если все работает надлежащим образом, замена прошла успешно.

Способ 3. Определение необходимости замены шланга

14

1. Замените шланги гидросистемы через 5 лет после даты изготовления. Шланги гидросистемы имеют срок годности, поэтому производители обычно печатают дату изготовления на шланге. Если вы регулярно используете шланг, замените его через 4-5 лет использования, даже если на нем нет признаков повреждения. При неинтенсивном использовании шланг он может прослужить до 10 лет.

  • Даже если шланг гидросистемы использовался нечасто, замените его через 10 лет. Со временем резина разрушается, и шланг может лопнуть по причине старения.

15

2. Осмотрите шланг на наличие признаков износа или трещин. Напряжение, жара, солнечный свет и естественный износ приводят к ухудшению состояния гидравлических шлангов. Проверьте поверхность шлангов, чтобы определить, в каком состоянии они находятся. Если вы видите трещины или разрывы, замените шланг.

  • Признаки износа включают трещины, разрывы и царапины. Иногда внешняя резина изнашивается, и внутри видна армирующая проволока. Замените шланг, который выглядит следующим образом, как можно скорее.
  • Шланги также могут быть раздавлены или защемлены. Их также следует заменить.

16

3. Протрите шланг картоном, чтобы найти утечку масла. Если из шланга вытекает гидравлическая жидкость, немедленно замените его. Если в вашем оборудовании несколько шлангов, найдите шланг, в котором есть утечка. Сначала протрите шланги, чтобы удалить жидкость или масло. Затем возьмите кусок картона и протрите им шланг. Когда вы пройдете точку утечки, на картоне появится влажное пятно. Данный шланг необходимо заменить.

  • Также существует специальный краситель для обнаружения утечек в трубах гидросистемы. Краситель светится под ультрафиолетом, что позволяет легко обнаружить утечки. Данный способ используется в промышленном оборудовании и на заводах. Если вы хотите попробовать этот способ, возьмите бутылку гидравлического красителя и введите его в гидравлическую систему. Затем осветите шланг ультрафиолетом, чтобы определить утечку.
