Стенд СРГЦ (ГМВ)
1. Общие сведения об изделии

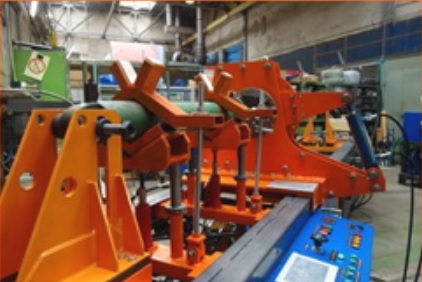

Стенд марки СРГЦ (ГМВ) предназначен для разборки – сборки гидроцилиндров при ремонте (без проведения испытаний). Стенд оснащен Гидромеханическим вращателем (гайковертом модели) ГМВ, для разборки, сборки гидроцилиндров при их ремонте, а именно для сдвига (срыва) крышки гильзы и центральной гайки крепления поршня к штоку (поставляется без оснастки страгивания крепежных болтов и гаек крышки).
Обозначение при заказе: Стенд СРГЦ(ГМВ).
В базовом варианте стенд состоит из 2-х секций, общая длинна стенда6,0 метров.
Станина стенда представляет собой пространственную металлоконструкцию, собранную из нескольких 3-х метровых секций (в зависимости от длины ремонтируемых гидроцилиндров).
На раме стенда имеются два кронштейна (каретки) для крепления (фиксации) проушин гильзы и штока разбираемого гидроцилиндра. Один из кронштейнов соединен со стендовым гидроцилиндром, который позволяет перемещать кронштейны друг относительно друга, обеспечивая тем самым извлечение штока с поршнем из гильзы. Стенд снабжен оснасткой, исключающей падение штока на раму стенда при его извлечении из гильзы, и обеспечивающей позиционирование штока относительно гильзы при сборке гидроцилиндра.
2. Основные технические данные:
| № | Наименование параметра | Значение |
|---|---|---|
|
1 |
Характеристики гидроцилиндров, подлежащих ремонту |
|
|
1.1 |
Максимальная длина гидроцилиндров (при выдвинутом штоке), м |
(зависит от кол-ва доп. секций) |
|
1.2 |
Максимальный наружный диаметр гидроцилиндров, мм |
450* |
|
2 |
Характеристики механизма для извлечения штока с поршнем из гильзы ГЦ |
|
|
2.1 |
Номинальное толкающее усилие, кН |
100 |
|
2.2 |
Номинальное тянущее усилие одного ГЦ, кН |
75 |
|
3 |
Характеристики устройства ГМВ2** |
|
|
3.1 |
Гидравлическое устройство обеспечивает сдвиг (вращение) центральной гайки крепления поршня к штоку с крутящим моментом, Нм, до |
50 000 |
| 3.2 | Максимальное толкающее усилия на штоке цилиндра, кН | 100 |
|
3.3 |
Максимальное тянущее усилие на штоке цилиндра, кН |
75 |
|
4 |
Характеристики стенда |
|
|
4.1 |
Напряжение электропитания переменного тока |
380 В, 50 Гц. |
|
4.2 |
Суммарная потребляемая мощность электроэнергии, кВт, не более |
6,0 |
|
4.3 |
Габаритные размеры стенда (базовая комплектация), мм |
6000х1200х1600 |
|
4.4 |
Габаритные размеры дополнительной секции стенда, мм |
3000х1200х1600 |
|
4.5 |
Масса стапеля (без заправки РЖ),кг,не более |
1500 |
|
4.6 |
Срок службы,лет |
Не менее 7 лет |
Примечание:
Ввиду многообразия модельного ряда выпускаемых гидроцилиндров, количество и конфигурация конкретных элементов оснастки ГМВ-2 согласовывается с Заказчиком, разрабатывается и поставляется по отдельному Договору.
3. Комплектность поставки
- руководство по эксплуатации на стенд СРГЦ (ГМВ);
- паспорт на стенд СРГЦ (ГМВ);
- паспорта на покупные комплектующие.
4. Срок службы и хранения, гарантийные обязательства
5. Дополнительные сведения.
5.1. Первичная приёмка, по желанию Заказчика, производиться представителями Заказчика на предприятии Изготовителе.Поставщик готов/обязуется принять специалистов Покупателя/Потребителя на предприятии Производителе для проведения заводских испытаний стенда и тестирования его работоспособности в условиях ОТК предприятия - изготовителя согласно РЭ, а также первичного 1-однодневного инструктаж/обучения.
5.2. В пусконаладочных работах по установке оборудования нет необходимости, так как для данных стендов не требуется специального фундамента (устанавливаются на регулируемых виброопорах) и работы по установке достаточно просты, и могут быть проведены силами самого Заказчика согласно РЭ. В этом случае Производитель бесплатно сопровождает установку оборудования Покупателя своим дистанционным консультированием
Стенд модели СТИГ/СРГЦ может быть дооборудован дополнительными устройствами:
- Рамами (блоками) для увеличения длинны стенда. Длина одного блока - 3,0м. Количество определяется длиной испытуемых (разбираемых) гидроцилиндров;
- Передвижным съёмным гайковертом модели ГМВ для операций сдвига (срыва) крышки гильзы и центральной гайки крепления поршня к штокупри ремонте гидроцилиндров;
- Переносным/передвижным гидравлическим гайковертом модели ГГ, для откручивания и завинчивания гаек (болтов) по окружности крепления крышки гильзы и поршня к штоку;
- Стендовыми опорами штока(оборудованы ручными автомобильными домкратами) разбираемых ГЦ для предотвращения падения штока на станину при его отделении от гильзы;
- Стендовымирегулируемыми опорами гильзы ГЦк стенду СТИГ/СГРЦ разбираемых ГЦ, для центрированияштока и гильзы, при использовании гайковерта и предотвращения падения штока на станину при его отделении от гильзы;
- Передвижной съёмной кареткой для крепления проушин гильзы и штока ГЦ при его разборке на стенде;
- Стендовыми механическими или управляемыми автоматически прижимами для фиксации гильзы разбираемых ГЦ;
- Отдельными измерительными приборами, сенсорным блоком иликомпьютерным измерительно-управляющим блоком, обеспечивающим автоматизацию процесса испытаний, регистрацию и архивирование результатов испытаний.
-
