Добавочная секция станины к Стенду СТИГ/СГРЦ

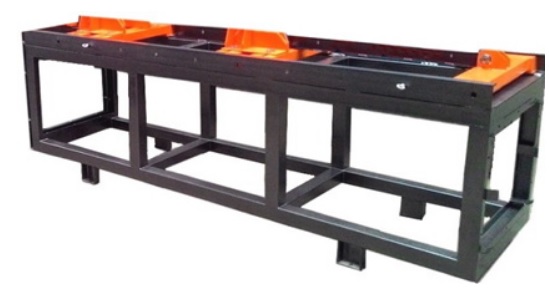

Добавочная секция станины к стенду  испытаний и ремонта гидроцилиндров серии СТИГ и СГРЦ.

Секция оборудована системой крепления/передвижения технологической оснастки (опор для установки ГЦ на стенд, подвижных кареток   для крепления соответственно проушин гильзы и штока гидроцилиндра, опор под шток разбираемого гидроцилиндра и т. д.), системой сбора утечек рабочей жидкости с рабочего стола станины

Модульная конструкция стенда обеспечивает возможность потребителю модернизировать его в условиях эксплуатации - при увеличении ассортимента ремонтируемых гидроцилиндров.

 Максимальная длина гидроцилиндров, испытываемых/ремонтируемых  на стенде (при выдвинутом штоке), может варьировться  в  зависимости от количества дополнительных модулей и составлять от 6,0 до 20,0 метров.

Следует учесть:

1. Габаритные размеры стенда СТИГ-10  и СГРЦ в базовой  комплектации составляют -   6000х1200х1600мм.
2. Габаритные размеры стенда СТИГ-1  в базовой  комплектации составляют -   3000х1200х1600мм.
3. Габаритные размеры дополнительной секции стенда составляют -   3000*1200*1600мм.

Обозначение при заказе: Приставка - Добавочная секция станины к стенду СТИГ/СГРЦ.

Стенд модели СТИГ/СРГЦ  может быть дооборудован дополнительными устройствами:

• Рамами  (блоками)  для увеличения длинны стенда.  Длина одного блока -  3,0м. Количество определяется длиной испытуемых (разбираемых) гидроцилиндров;
• Передвижным съёмным гайковертом модели ГМВ  для операций   сдвига (срыва) крышки гильзы и центральной гайки крепления поршня к штоку при ремонте гидроцилиндров;
• Переносным/передвижным гидравлическим гайковертом  модели ГГ,  для откручивания и завинчивания гаек (болтов) по окружности крепления крышки гильзы и поршня к штоку;
• Стендовыми опорами  штока (оборудованы ручными автомобильными домкратами) разбираемых ГЦ для предотвращения падения штока на станину при его отделении от гильзы;
• Стендовыми регулируемыми опорами гильзы ГЦ к стенду СТИГ/СГРЦ разбираемых ГЦ, для центрирования штока и гильзы, при использовании гайковерта и предотвращения падения штока на станину при его отделении от гильзы;
• Передвижной съёмной кареткой для крепления проушин гильзы и штока ГЦ при его разборке на стенде;
• Стендовыми механическими или  управляемыми  автоматически  прижимами  для фиксации гильзы разбираемых ГЦ;
• Отдельными измерительными приборами, сенсорным блоком  или компьютерным измерительно-управляющим блоком, обеспечивающим автоматизацию процесса испытаний, регистрацию и архивирование результатов испытаний.
