СТИГ-10
1.Общие сведения

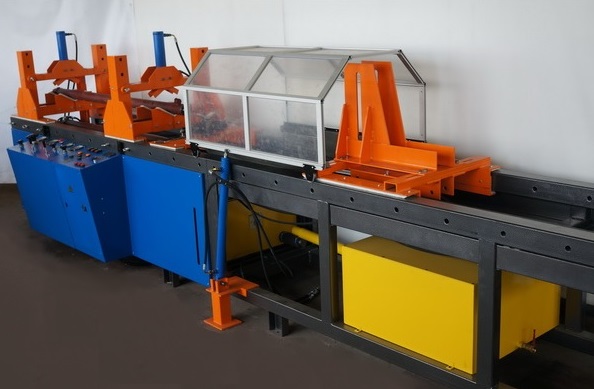

Название изделия: стенд СТИГ-10 предназначен для проведения испытаний, разборки и сборки гидроцилиндров, которые используются в строительно-дорожных машинах, автомобилях специального назначения и другой гидрофицированной технике.
Стенды моделей СТИГ и СРГЦ являются собственной разработкой нашего предприятия и прошли сертификацию. На продукцию выдан сертификат соответствия РОСС RU.HA10.H00755. Стенды выпускаются серийно, а их изготовление осуществляется в соответствии с техническими условиями ТУ 28.12.16-002.729.61 900-2017 "Стенды испытания гидроприводов". Гарантия на всю продукцию составляет 1 год.
На стенде могут производится в соответствии с ГОСТ 18464-96 следующие виды испытаний:
- Проверка функционирования гидроцилиндров;
- Проверка давления начала страгивания гидроцилиндров;
- Проверка давления холостого хода гидроцилиндров;
- Проверка прочности и наружной герметичности гидроцилиндров;
- Проверка утечек рабочей жидкости через уплотнение штока гидроцилиндров;
- Проверка внутренних утечек гидроцилиндров;
1.1. Стенд оборудован специальными приспособлениями для проведения разборочно-сборочных работ по гидроцилиндру.
1.2. Обозначение стенда при заказе - «СТИГ-10».
В базовой комплектации стенд состоит из двух секций, общая длина которых составляет 6,0 метров. Станина стенда выполнена в виде пространственной металлоконструкции, состоящей из трех метровых секций. Количество секций может варьироваться в зависимости от длины испытываемых гидроцилиндров. Это позволяет испытывать гидроцилиндры с различной максимальной длиной штока, которая может достигать широкого диапазона.
Кроме того, стенд оснащен специальным устройством для разборки и сборки гидроцилиндров. Вся гидравлическая, электрическая и измерительная аппаратура размещена в основном блоке.
Стенд модели СТИГ/СРГЦ может быть оснащён дополнительными устройствами:
- Рамами (блоками)— они служат для увеличения длины стенда. Длина каждого блока составляет 3,0 метра, а их количество определяется габаритами испытуемых гидроцилиндров;
- Передвижным съёмным гайковертом модели ГМВ— предназначен для демонтажа крышки гильзы и центральной гайки, крепящей поршень к штоку, во время ремонта гидроцилиндров;
- Переносным/передвижным гидравлическим гайковертом модели ГГ— служит для откручивания и закручивания гаек и болтов по окружности, фиксирующих крышку гильзы и поршень на штоке;
- Стендовыми опорами штока с ручными автомобильными домкратами — предотвращают падение штока на станину при отделении от гильзы;
- Стендовыми регулируемыми опорами гильзы к стенду СТИГ/СГРЦ — обеспечивают центрирование штока и гильзы при использовании гайковерта, а также защищают шток от падения на станину в случае отделения от гильзы;
- Передвижной съёмной кареткой— служит для крепления проушин гильзы и штока гидроцилиндра при его разборке на стенде;
- Стендовыми механическими или управляемыми автоматически прижимами— фиксируют гильзу разбираемых гидроцилиндров;
- Отдельными измерительными приборами, сенсорным блоком или компьютерным измерительно-управляющим блоком — автоматизируют процесс испытаний, регистрируют и архивируют результаты.
2. Основные технические данные:
|
п/п
|
Наименование параметра
|
Значение
|
|
1
|
Максимальная длина гидроцилиндров, испытываемых на стенде (при выдвинутом штоке), м
|
любая в зависимости от количества дополнительных секций
|
|
2
|
Максимальный наружный диаметр испытываемых гидроцилиндров, мм
|
450
|
|
3
|
Максимальное давление, при котором испытываются гидроцилиндры, мПа
|
32,0
|
|
4
|
Максимальное время выдержки гидроцилиндра под давлением 32,0мПа., мин., не более
|
3
|
|
5
|
Номинальная тонкость фильтрации рабочей жидкости, мкм.
|
10
|
|
6
|
Рабочий диапазон контроля давления, мПа
|
0… 40
|
|
7
|
Допускаемая погрешность измерения давления
|
2,5 %
|
|
8
|
Напряжение электропитания переменного тока
|
380 В, 50 Гц.
|
|
9
|
Суммарная потребляемая мощность электроэнергии, кВт, не более
|
35,0
|
|
10
|
Габаритные размеры стенда (базовая комплектация), мм
|
6000х1200х1600
|
| 11 | Габаритные размеры каждой дополнительной секции стенда, мм | 3000х1200х1600 |
|
12
|
Масса стапеля (без заправки РЖ),кг, не более
|
1500
|
|
13
|
Объем заправки рабочей жидкостью, литр.
|
от 200 до 400
|
|
14
|
Срок службы, лет
|
не менее 7
|
3. Комплектность
3.1. Стенд СТИГ-10 для испытаний гидроцилиндров, состоит из базовой станины (основного и дополнительного блоков);
3.2. Технологическая оснастка:
- прижимы опор (2 шт);
- дополнительная опора под шток испытуемого гидроцилиндра;
- защитный экран;
- рукава высокого давления (2 шт.) с БРС.
3.3. Эксплуатационная документация:
- руководство по эксплуатации на стенд;
- паспорт на стенд;
- паспорта на покупные изделия.
4. Срок службы и хранения, гарантийные обязательства
4.1. Срок службы стенда – не менее 6 лет при работе не более 6 часов в сутки.
4.2. Срок гарантии испытательного стенда при соблюдении потребителем условий транспортирования, хранения и эксплуатации, приведенных в руководстве по эксплуатации – 12 месяцев со дня ввода стенда в эксплуатацию, но не более 15 месяцев с момента его выпуска.
