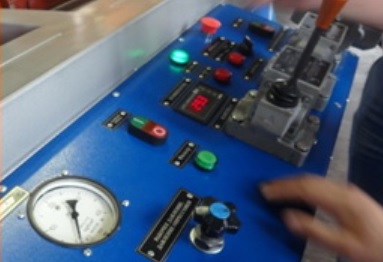

Стенд СТИГ-1М
1. Общие сведения
1.1.Стенд СТИГ-1М предназначен для испытаний гидроцилиндров машин. Гидроарматура и рабочая насосная станция функционируют в пределах давления 50,0 МПа. Длина гидроцилиндров, тестируемых на стенде при выдвинутом штоке, может быть любой. Она зависит от количества дополнительных секций, как указано в техническом задании заказчика.
Гидроцилиндры могут быть различного диаметра и длины. В базовой комплектации длина стенда составляет 3 метра.
Стенд серии СТИГ - это испытательный, программно-аппаратный комплекс представляющий собой автоматизированную измерительную систему, предназначенную для имитации работы испытуемого гидроцилиндра (гидроагрегата) в составе готового изделия на режимах, заявленных производителем, снятие параметров гидроцилиндра, согласно технологической карты.
1.2. На стенде могут производится в соответствии с ГОСТ 18464-96 следующие виды испытаний:
1.2.1. Проверка функционирования;
1.2.2. Проверка давления начала страгивания;
1.2.3. Проверка давления холостого хода;
1.2.4. Проверка прочности и наружной герметичности;
1.2.5. Проверка утечек рабочей жидкости через уплотнение штока;
1.2.6. Проверка внутренних утечек;
1.3. Условное обозначение при заказе – СТИГ-1(А)
2. Основные технические данные и характеристики
Технические характеристики окорочного станка SPF1 3.Комплектность поставки3.1. В комплект поставки стенда СТИГ-1М входят: рама для установки испытываемых гидроцилиндров с подвижной тележкой, насосной станция, защитный кожух,, пульт управления, электросиловое оборудование, поддон для сбора масла,3.2. Эксплуатационная документация:- руководство по эксплуатации на стенд СТИГ-1М РЭ;- паспорт на стенд СТИГ-1М; По дополнительному требованию Заказчика стенд может быть дооборудован :- Устройством, обеспечивающим проверку гидроцилиндра на функционирование при рабочем давлении (по ГОСТ допускается проверка без нагрузки);
- Механическими или гидрофицированными прижимами гильзы гидроцилиндра при его разборке;
- Отдельными измерительными приборами или компьютерным измерительно-управляющим блоком, обеспечивающим автоматизацию процесса испытаний, регистрацию и архивирование результатов испытаний.
| № | Наименование параметра | Значение |
|---|---|---|
| 1 | Максимальная длина гидроцилиндров, испытываемых на стенде (при выдвинутом штоке), м. | в зависимости от количества дополнительных секций |
| 2 | Максимальный наружный диаметр испытываемых гидроцилиндров, мм | 450 |
| 3 | Максимальное давление, при котором испытываются гидроцилиндры, мПа | 32,0 |
| 4 | Максимальное время выдержки гидроцилиндра под давлением 32,0мПа., мин. | 3 |
| 5 | Номинальная тонкость фильтрации рабочей жидкости, мкм. | 10 |
| 6 | Рабочий диапазон контроля давления, мПа | 50 |
| 7 | Допускаемая погрешность измерения давления | 2,5 % |
| 8 | Мощность электродвигателей, кВт: | 30,0 |
| 9 | Напряжение электропитания переменного тока | 380 В, 50 Гц. |
| 10 | Габаритные размеры стенда (базовая комплектация), мм | 3000х1200х1500 |
| 11 | Масса стенда (без заправки РЖ), кг, не более | 1200 |
| 12 | Объем заправки рабочей жидкостью, литр. | 200 |
| 13 | Срок службы, лет | не менее 7 |
3. Комплектность поставки
3.1. В комплект поставки стенда СТИГ-1М входят:
рама для установки испытываемых гидроцилиндров с подвижной тележкой, насосной станция,
защитный кожух,, пульт управления, электросиловое оборудование, поддон для сбора масла,
3.2. Эксплуатационная документация:
- руководство по эксплуатации на стенд СТИГ-1М РЭ;
- паспорт на стенд СТИГ-1М;
4. Гарантийные обязательства
Срок гарантии испытательного стенда при соблюдении потребителем условий транспортирования, хранения и эксплуатации,
приведенных в «Руководстве по эксплуатации» – 12 месяцев со дня ввода стенда в эксплуатацию, но не более 15 месяцев с даты его выпуска.
По дополнительному требованию Заказчика стенд может быть дооборудован :
- Устройством, обеспечивающим проверку гидроцилиндра на функционирование при рабочем давлении (по ГОСТ допускается проверка без нагрузки);
- Механическими или гидрофицированными прижимами гильзы гидроцилиндра при его разборке;
- Отдельными измерительными приборами или компьютерным измерительно-управляющим блоком, обеспечивающим автоматизацию процесса испытаний, регистрацию и архивирование результатов испытаний.
