Стенд СТИГ-1К (с дистанционным управлением)
1. Общие сведения
1.1.Стенд СТИГ-1К (с дистанционным управлением) предназначен для испытаний гидроцилиндров машин, оборудован системой с компьютерным дистанционным управлением режимами работы и цифровым измерением контролируемых параметров испытуемых гидроцилиндров.
В базовом варианте длинна стенда 3,0 метра. Станина стенда представляет собой пространственную металлоконструкцию, собранную из нескольких 3-х метровых секций (в зависимости от длины испытуемых гидроцилиндров), благодаря чему максимальная длина гидроцилиндров, испытываемых на стенде (при выдвинутом штоке), может колебаться в широком диапазоне.

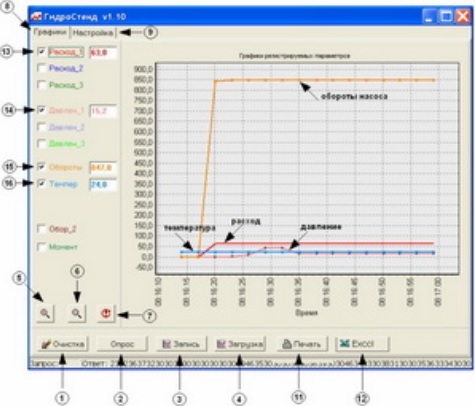

Стенд комплектуется электронной компьютерной системой, обеспечивающей, измерение параметров технического состояния испытуемого ГЦ, распечатку и архивирование результатов испытаний.
В базовой комплектации длина стенда составляет 3 метра. Гидроцилиндры могут быть различного диаметра и длины. В зависимости от длины гидроцилиндров, подлежащих испытанию и разборке, к ним дополнительно могут присоединяться требуемое количество дополнительных 3-х метровых секций. Модульная конструкция стенда обеспечивает возможность потребителю легко модернизировать его в условиях эксплуатации - при увеличении ассортимента ремонтируемых гидроцилиндров.
1.2. На стенде могут производится в соответствии с ГОСТ 18464-96 следующие виды испытаний:
1.2.1. Проверка функционирования;
1.2.2. Проверка давления начала страгивания;
1.2.3. Проверка давления холостого хода;
1.2.4. Проверка прочности и наружной герметичности;
1.2.5. Проверка утечек рабочей жидкости через уплотнение штока;
1.2.6. Проверка внутренних утечек;
1.3. Условное обозначение при заказе – СТИГ-1К
2. Основные технические данные и характеристики
| № | Наименование параметра | Значение |
|---|---|---|
| 1 | Максимальная длина гидроцилиндров, испытываемых на стенде (при выдвинутом штоке), м | В зависимости от количества дополнительных секций |
| 2 | Максимальный наружный диаметр испытываемых гидроцилиндров, мм | 450 |
| 3 | Максимальное давление, при котором испытываются гидроцилиндры, МПа | 50,0 |
| 4 | Максимальное время выдержки гидроцилиндра под давлением 32,0 МПа, мин | 3 |
| 5 | Номинальная тонкость фильтрации рабочей жидкости, мкм | 10 |
| 6 | Рабочий диапазон контроля давления, МПа | 0…40 |
| 7 | Допускаемая погрешность измерения давления | 2,5% |
| 8 | Мощность электродвигателей, кВт | 30,0 |
| 9 | Напряжение электропитания переменного тока | 380 В, 50 Гц |
| 10 | Габаритные размеры базового стенда, мм | 3000×1200×1500 |
| 11 | Масса стенда (без заправки РЖ), кг, не более | 1250 |
| 12 | Объем заправки рабочей жидкостью, л | 200 |
| 13 | Срок службы, лет | не менее 7 |
3. Комплектность поставки
3.1. В комплект поставки стенда входят:
- стенд СТИГ-1Э в составе: рамы для установки испытываемых гидроцилиндров, насосной станции,
защитного кожуха, компьютерной измерительно управляющей системы, электросилового оборудования, поддона для сбора масла.
- рукава высокого давления: - 2 шт.
- руководство по эксплуатации.
3.2. Эксплуатационная документация:
- руководство по эксплуатации на стенд СТИГ-1К РЭ;
- паспорт на стенд СТИГ-1К;
- паспорта на покупные комплектующие.
4. Гарантийные обязательства
Срок гарантии испытательного стенда при соблюдении потребителем условий транспортирования, хранения и эксплуатации,
приведенных в «Руководстве по эксплуатации» – 12 месяцев со дня ввода стенда в эксплуатацию, но не более 15 месяцев с даты его выпуска.
5. Свидетельство о приёмке
Стенд для испытания гидроцилиндров СТИГ-1 К заводской номер № _____
соответствует ТУ 4145-001-72961900-06и признан годным к эксплуатации.
Дата выпуска _________ 200__ г.
