СТИГ-1 М (Сенсор)
1. Общие сведения

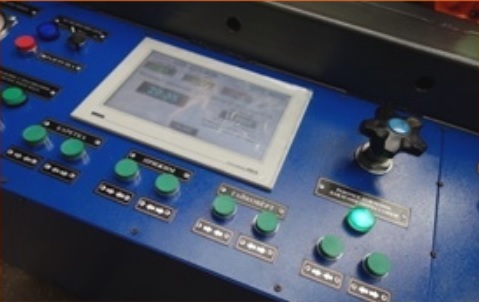

1.1.Стенд СТИГ-1(Э) предназначен для испытаний гидроцилиндров машин и оборудован системами с комбинированным управлением (ручным и электронным) режимами работы стенда и электронной сенсорной панелью с цифровым измерением контролируемых параметров, испытания, с возможностью подключения ПК.
В базовой комплектации длина стенда составляет 3 метра. Гидроцилиндры могут быть различного диаметра и длины. В зависимости от длины гидроцилиндров, подлежащих испытанию и разборке, к ним дополнительно могут присоединяться требуемое количество дополнительных 3-х метровых секций. Модульная конструкция стенда обеспечивает возможность потребителюлегко модернизировать его в условиях эксплуатации - при увеличении ассортимента ремонтируемых гидроцилиндров.
1.2. На стенде могут производится в соответствии с ГОСТ 18464-96 следующие виды испытаний:
1.2.1. Проверка функционирования;
1.2.2. Проверка давления начала страгивания;
1.2.3. Проверка давления холостого хода;
1.2.4. Проверка прочности и наружной герметичности;
1.2.5. Проверка утечек рабочей жидкости через уплотнение штока;
1.2.6. Проверка внутренних утечек;
1.3. Условное обозначение при заказе – СТИГ-1(Э)
2. Основные технические данные и характеристики
| № | Наименование параметра | Значение |
|---|---|---|
|
1
|
Максимальная длина гидроцилиндров, испытываемых на стенде (при выдвинутом штоке), м.
|
в зависимости от количества дополнительных секций
|
|
2
|
Максимальный наружный диаметр испытывае-мыхгидроцилиндров, мм
|
450
|
|
3
|
Максимальное давление, при котором испытываются гидроцилиндры, мПа
|
32,0
|
|
4
|
Максимальное время выдержки гидроцилиндра под давлением 32,0мПа., мин.
|
3
|
|
5
|
Номинальная тонкость фильтрации рабочей жидкости, мкм.
|
10
|
|
6
|
Рабочий диапазон контроля давления, мПа
|
0… 50
|
|
7
|
Допускаемая погрешность измерения давления
|
2,5 %
|
|
8
|
Мощность электродвигателей, кВт:
|
30,0
|
|
9
|
Напряжение электропитания переменного тока
|
380 В, 50 Гц.
|
|
10
|
Габаритные размеры стенда (базовая комплектация), мм
|
3000х1200х1500
|
| 11 | Масса стенда (без заправки РЖ), кг,не более | 1200 |
|
12
|
Объем заправки рабочей жидкостью, литр.
|
200
|
|
13
|
Срок службы,лет
|
не менее 7
|
3. Комплектность поставки
3.1. В комплект поставки стенда СТИГ-1(Сенсор) входят:
рама для установки испытываемых гидроцилиндров с подвижной тележкой, насосной станция,
защитный кожух,, пульт управления, электросиловое оборудование, поддон для сбора масла,
3.2. Эксплуатационная документация:
-руководство по эксплуатации на стенд СТИГ-1 (Э)РЭ;
-паспорт на стенд СТИГ-1(Э);
4. Гарантийные обязательства
Срок гарантии испытательного стенда при соблюдении потребителем условий транспортирования, хранения и эксплуатации, приведенных в «Руководстве по эксплуатации» – 12 месяцев со дня ввода стенда в эксплуатацию, но не более 15 месяцев с даты его выпуска.
По дополнительному требованию Заказчика стенд может быть дооборудован :
- Устройством, обеспечивающим проверку гидроцилиндра на функционирование при рабочем давлении (по ГОСТ допускается проверка без нагрузки);
- Механическими или гидрофицированными прижимами гильзы гидроцилиндра при его разборке;
- Отдельными измерительными приборами или компьютерным измерительно-управляющим блоком, обеспечивающим автоматизацию процесса испытаний, регистрацию и архивирование результатов испытаний.
