Адаптеры, клапаны, быстроразъёмные соединения и трубы сверхвысокого давления – для быстрого и надёжного соединения, предлагает своим клиентам наша компания.

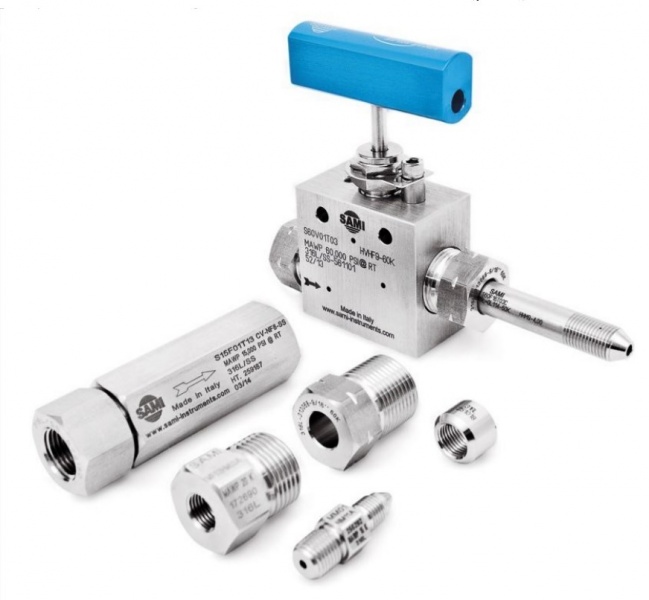

Адаптеры и трубы сверхвысокого давления марки SPIR STAR® предлагают разносторонние возможности соединения и адаптации при работе с жидкими и газообразными средами в нефтегазовой промышленности, а также в секторе гидравлики и гидроструйных технологий. Для адаптации к характерным для такого рода применения высоким температурам и высокому давлению все адаптеры и трубы сверхвысокого давления изготовлены из нержавеющей стали холодной формовки V4A. Широкий выбор различных вариантов быстроразъёмных соединений для рабочего давления до 2070 бар, а также клапаны для сверхвысокого давления. Клапаны сверхвысокого давления SPIR STAR могут поставляться в различных версиях, включая игольчатые, шаровые и обратные клапаны, с разнообразнейшими типами резьбы. Они могут использоваться при максимальном рабочем давлении до 4140 бар. Ремонтные комплекты для клапанов, а также ручки из нержавеющей стали доступны по запросу. Игольчатые клапаны предлагаются в виде 2-ходовых и 3-ходовых проходных клапанов, а также в виде угловых клапанов. Обратные клапаны могут поставляться с уплотнительным кольцом круглого сечения (soft seat) или шаровым уплотнением (ball seat). Мы предлагаем клапаны сверхвысокого давления с резьбовыми соединениями NPT, MP и HP.

141-0-4




 141-0-6

 Фитинги и адаптеры

68-2-0a


СКАЧАТЬ PDF:

Фитинги и адапторы (3,41Mb)

Быстроразъёмные соединения

68-2-1

СКАЧАТЬ PDF:

Быстроразъемные соединения (647,88kb)

Клапаны

68-2-2

СКАЧАТЬ PDF:

Клапаны и шаровые краны (499,49kb)

Трубы и ниппели

68-2-3

СКАЧАТЬ PDF:

Трубы и ниппели (308,23kb)



Все адаптеры и трубы сверхвысокого давления предлагаются с различными видами резьбы для рабочего давления от 690 бар до 4140 бар.

К стандартным видам резьбы адаптеров относятся:

  • JIC
  • NPT
  • Среднее давление (СД)  * В каталоге на английском обозначается "МР" - Medium pressure
  • Высокое давление (ВД)  * В каталоге на английском обозначается "HР" - High pressure
  • Тип M
  • Уплотнительные конусы (метрическая и дюймовая резьба)

Соединения на среднее и высокое давления выполнены для предварительно подготовленных труб (на трубе нарезана резьба, на конце трубы подготовлена коническая фаска для уплотнения). Соединение на среднее давление предназначено для труб на большие диаметры для рабочего давления до 1379 бар (20 000 psi). Соединение на высокое давление предназначено на меньшие диаметры для рабочего давления до 4137 бар (60 000 psi). Следует заметить, что эти соединения не взаимозаменяемые. Системы на разные давления могут быть соединены с помощью специальных адаптеров.

Арматура высокого давления (ВД) марки SPIR STAR имеет конус уплотнения 60° и рассчитана на максимальное рабочее давление 4138 бар.




Описание

Размер

нажимного

винта

ВД 1/4" 9/16 " x18UNF
ВД 3/8" 3/4"x16UNF
ВД 9/16" 1.1/8"x12UNF



Арматура среднего давления (СД) марки SPIR STAR имеет конус уплотнения 60° и рассчитана на максимальное рабочее давление 1380 бар.




Описание

Размер

нажимного

винта

СД 1/4" 7/16 " x20UNF
СД 3/8" 9/16 " x18UNF
СД 9/16" 13/16 " x16UNF
СД 3/4" 3/4"x14NPSM
СД 1" 1.3/8 " x12UNF

Адаптеры типа M марки SPIR STAR с конусом 58° рассчитаны на максимальное рабочее давление 3449 бар.






Описание

Размер

нажимного

винта

M9 9/16 " x18UNF
M12 3/4"x16UNF
M14 7/8 " x14UNF
M16 1 " x12UNF
M18 1.1/8"x12UNF
М21 1.5/16 " x12UNF
