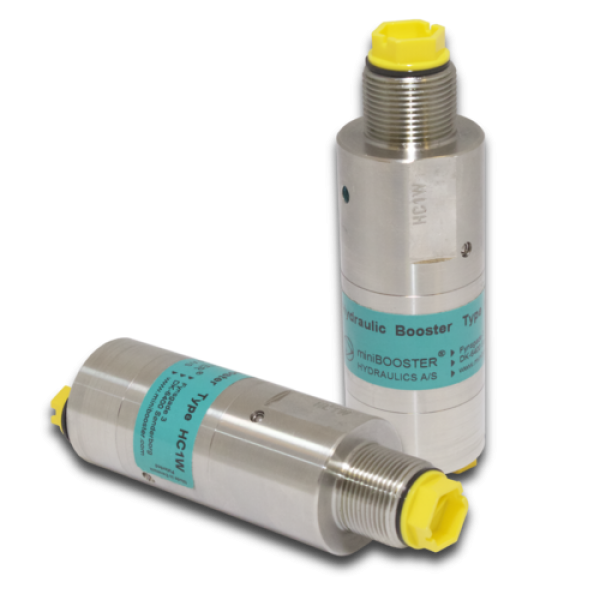

Мультипликаторы (усилители давления) miniBOOSTER

Цена:



Наша компания предлагает широкий ассортимент мультипликаторов miniBOOSTER (Дания) с усилением давления до 5000 бар и потоками до 70 л/мин для использования практически в любой жидкой среде. Компания miniBOOSTER , ведущий мировой производитель колебательных усилителей, которые можно использовать практически в любых сферах применения, где требуется интенсификация гидравлического давления. Предлагаемая miniBOOSTER  технология позволяет своим клиентам расширить возможности имеющихся у них инструментов низкого давления до 5000 бар без необходимости приобретать дорогостоящие высоконапорные насосы. Используя все преимущества системы низкого давления, вы избавляете себя от необходимости применения дорогостоящих рукавов высокого давления, распределительной аппаратуры и трубопроводов. А также уменьшаете общую стоимость гидравлической системы и сводите к минимуму место, необходимое для ее установки. Из возможных 12 коэффициентов усиления всегда можно подобрать тот, который наилучшим образом подойдет для выполнения вашей задачи. В ассортимент входят как модели с фланцевыми, так и с трубными соединениями. Предлагается также опционный стандартный блок со встроенными клапанами, который позволяет монтировать устройство и соединять трубопроводы в ограниченном пространстве. Перед отгрузкой каждый мультипликатор и компонент системы miniBOOSTER проходит полное тестирование.

0-1hydropart

3-2



Image_brochurer_-_Russisk (929,64kb)



Мультипликаторы давления для гидравлического масла.





0-hc1

HC1 (до 800 бар, до 0,5 л/мин)

HC1 - это самый компактный усилитель miniBOOSTER, вес которого составляет всего 0,7 кг. Идеален для использования в случаях, когда желательно размещение элемента на или в инструменте, блоке питания или другом устройстве.

  • Версии HC1: 9 различных коэффициентов усиления
  • PIN: 20 - 200 бар (давление на входе)
  • PH: максимум 800 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH = (PIN – PReturn) i (усиление)
  • Крепление: труба забора
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc-1 (159,23kb)











hc2

HC2 (до 800 бар, до 2,5 л/мин)

HC2 обладает компактными размерами и весом всего 1,0 кг. Идеален для использования в различных системах , где требуется достижение и поддержание высокого давления.

  • Версии HC2: 13 различных коэффициентов усиления
  • PIN: 20 – 200 бар (давление на входе)
  • PH: максимум 800 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH = (PIN – PReturn) i (усиление)
  • Крепление: труба забора
Дополнительные принадлежности: доступен управляемый клапан сброса давления



СКАЧАТЬ PDF: hc-2 (163,31kb)













0-hc2d

HC2D (до 800 бар, до 11 л/мин)

HC2D является устройством двойного действия с высокой пропускающей способностью, способный достигать показателя расхода до 11,0 л/мин со стороны повышенного давления. Как и другие модели miniBOOSTER, HC2D поднимает подаваемое давление до высокого давления на выходе и автоматически компенсирует расход масла для поддержания необходимого давления. Регулировка давления на выходе достигается изменением поступающего давления. Для своей пропускной способности HC2D является компактным изделием и весит 3,4 кг.

  • Увеличенная емкость до 2,5 раз
  • Версии HC2D: 13 различных коэффициентов усиления
  • PIN: 20 - 200 бар (давление на входе)
  • PH: максимум 800 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH = (PIN – PReturn) i (усиление)
  • Крепление: труба забора
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc2d (218,40kb)

















0-hc2d_d

HC2D-D (до 800 бар, до 11 л/мин)

Мультипликатор давления miniBOOSTER предназначен для встраивания в гидравлические системы низкого давления для подачи отдельного гидравлического потока высокого давления. Модель HC2D-D — мультипликатор двустороннего действия, способный обеспечить подачу до 11 л/мин потока высокого давления. Не смотря на большой уровень подачи, отличается компактными размерами и массой (всего 3,5 кг). Особенности модели — фланцевый монтаж и возможность вывода порта H на противоположную сторону мультипликатора.

  • Версии мультипликатора HC2D-D:  13 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):  от 20 до 207 бар
  • Номинальное давление (Pном):  максимум 800 бар
  • Сливное давление (Pслив):   минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб): расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:   фланцевый к монтажной плите miniBOOSTER
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc2d-d (277,56kb)

















0-hc2p

HC2P (до 800 бар, до 0,25 л/мин)

HC2P - это самопрокачивающийся усилительный насос, обеспечивающий давление до 800 бар. Он идеален для использования в различных системах , в которых отсутствует гидросистема. Усилительный насос является комбинацией зубчатого насоса и HC2 miniBOOSTER.  Регулировка давления на выходе осуществляется со стороны низкого давления (зубчатый насос). Для своей пропускной способности HC2P является компактным изделием и весит всего 2,1 кг.

  • Версии HC2P: 10 различных коэффициентов усиления
  • PIN: вакуум 0,4 бар до 2 бар на всасывающей линии (давление на входе)
  • PH: максимум 800 бар (давление на выходе)
  • Коэффициенты усиления: PH = (PIN – PReturn) i (усиление)
  • Крепление: труба забора
  • Скорость вращения: минимум 1200 мин-1 / максимум 3000 мин-1
  • Пусковой момент: макс. пусковой момент 0,14 Нм
  • Потребляемая мощность: 87 Вт
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc2p (229,98kb)

















0-hc3

HC3 (до 500 бар, до 2,5 л/мин)

HC2P - это самопрокачивающийся усилительный насос, обеспечивающий давление до 800 бар. Он идеален для использования в различных системах , в которых отсутствует гидросистема. Усилительный насос является комбинацией зубчатого насоса и HC2 miniBOOSTER.  Регулировка давления на выходе осуществляется со стороны низкого давления (зубчатый насос). Для своей пропускной способности HC2P является компактным изделием и весит всего 2,1 кг.

  • Версии HC3: 11 различных коэффициентов усиления
  • PIN: 20 - 200 бар (давление на входе)
  • PH: максимум 500 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH= (PIN– PReturn) i (усиление)
  • Крепление: NG6 (D03) комплектующаяся коллекторная система
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc3 (259,91kb)

















0-hc3c

HC3-C (до 500 бар, до 2,5 л/мин)

Модель HC3-C — вариант мультипликатора модели HC3, предназначенный для задач с высокими значениями расхода (до 50 л/мин). Разработан специально для систем модульного монтажа размера NG6 (D03). Отличается компактной конструкцией и небольшим весом (масса всего 4,0 кг).

  • Версии HC3: 11 различных коэффициентов усиления
  • PIN: 20 - 200 бар (давление на входе)
  • PH: максимум 500 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH= (PIN– PReturn) i (усиление)
  • Крепление: NG6 (D03) комплектующаяся коллекторная система
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: h3c-c (256,59kb)

















0-hc3d

HC3-D (до 800 бар, до 2,5 л/мин)

HC3 - D является вариантом HC, с расположением всех портов с одного конца. Размещение отверстий соответствует конструкции miniBOOSTER. Обладает компактными размерами и весом всего 1,75 кг. В стандартной поставке HC3 - D имеется встроенный управляемый клапан сброса давления. Для стандартной версии максимальное давление на выходе составляет 800 бар. Регулировка давления на выходе достигается изменением поступающего давления.

  • Версии HC3 - D: 11 различных коэффициентов усиления
  • PIN: 20 - 200 бар (давление на входе)
  • PH: максимум 800 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH= (PIN– PReturn) i (усиление)
  • Крепление: расположение коллекторной системы miniBOOSTER
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc3-d (188,25kb)

















0-hc3f

HC3-F (до 500 бар, до 2,5 л/мин)

Модель HC3-F — вариант мультипликатора модели HC3 с фильтром тонкостью 10 микрон, двумя дросселями и портами, расположенными на одной стороне. Разработан специально для фланцевого монтажа на плиту miniBOOSTER. Отличается компактной конструкцией и небольшим весом (масса всего 4,3 кг). По умолчанию оснащён управляемым обратным клапаном. Максимальное рабочее давление — 500 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии HC3 - F: 11 различных коэффициентов усиления
  • Pin: 20 - 200 бар (давление на входе)
  • Pn: максимум 500 бар (давление на выходе)
  • Preturn (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: Pn= (Pin– PReturn) i (усиление)
  • Крепление: расположение коллекторной системы miniBOOSTER
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF:   hc3-f (213,29kb)

















0-hc3_h

HC3-H (до 500 бар, до 2,5 л/мин)

Модель HC3-H — вариант мультипликатора модели HC3 с напорным фильтром и заглушенным портом B. Разработан специально для систем модульного монтажа размера NG6 (D03), не требует верхней закрывающей плиты. Отличается компактной конструкцией и небольшим весом. По умолчанию оснащён управляемым обратным клапаном. Максимальное рабочее давление — 500 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии HC3 - H: 11 различных коэффициентов усиления
  • PIN: 20 - 200 бар (давление на входе)
  • PH: максимум 500 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH= (PIN– PReturn) i (усиление)
  • Крепление: NG6 (D03) комплектующаяся коллекторная система
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc3-h (224,32kb)

















hc3-h-ng10

HC3-H-NG10 (до 500 бар, до 2,5 л/мин)

Модель HC3-H-NG10 — вариант мультипликатора модели HC3 с заглушенным портом B. Разработан специально для систем модульного монтажа размера NG10 (D05), не требует верхней закрывающей плиты. Отличается компактной конструкцией и небольшим весом (масса всего 3,4 кг). Максимальное рабочее давление — 500 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии HC3-H-NG10: 11 различных коэффициентов усиления
  • PIN: 20 - 207 бар (давление на входе)
  • PH: максимум 500 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH= (PIN– PReturn) i (усиление)
  • Крепление: NG10 (D05) комплектующаяся коллекторная система
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc3-h-ng10 (276,14kb)

















0-hc3i

HC3-I (до 500 бар, до 2,5 л/мин)

Модель HC3-I — вариант мультипликатора модели HC3 с портом высокого давления B. Разработан специально для систем модульного монтажа размера NG6 (D03). Отличается компактной конструкцией и небольшим весом (масса всего 3,5 кг). В стандартную комплектацию входит управляемый обратный клапан. Максимальное рабочее давление — 500 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии HC3 - I: различных коэффициентов усиления
  • PIN: 20 – 200 бар (давление на входе)
  • PH: максимум 500 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH = (PIN – PReturn) i (усиление)
  • Крепление: NG6 (D03) комплектующаяся коллекторная система
Дополнительные принадлежности: доступен управляемый клапан сброса давления



СКАЧАТЬ PDF: hc3-i (225,17kb)

















hc3-pvg32

HC3-PVG32 (до 800 бар, до 2,5 л/мин)

Модель HC3-PVG32 — вариант мультипликатора модели HC3, предназначенный для использования с клапанами модульного монтажа типа PVG32. Отличается компактной конструкцией и небольшим весом (масса всего 4,0 кг). В стандартную комплектацию входит управляемый обратный клапан. Максимальное рабочее давление — 800 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC3-PVG32:       11 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 800 бар
  • Сливное давление (Pслив):         минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:       клапаны модульного монтажа типа PVG32
Дополнительные принадлежности: доступен управляемый клапан сброса давления



СКАЧАТЬ PDF:  HC3-PVG32 (145,43kb)













0-hc4

HC4 (до 800 бар, до 7 л/мин)

HC4 идеален для использования в условиях, где необходимы большие объемы жидкостей под высоким давлением. HC4 изготовлен из нержавеющей стали и обладает небольшими размерами и весом всего 3,7 кг, но показатель выходного потока способен достигать значения 7,0 л/мин. Как и HC2, он достигает необходимого давления и автоматически компенсирует перепады масла в среде для поддержания высокого давления. Регулировка давления на выходе достигается изменением поступающего давления.

  • Версии HC4: 10 различных коэффициентов усиления
  • PIN: 20 - 200 бар (давление на входе)
  • PH: максимум 800 бар (давление на выходе)
  • PRETURN (ВОЗВРАТ): настолько низкое, насколько возможно (давление возврата в резервуар)
  • Коэффициенты усиления: PH= (PIN– PReturn) i (усиление)
  • Крепление: труба забора
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF:  hc4 (166,66kb)













0-hc4h

HC4H (до 3000 бар, до 3,5 л/мин)

Модель HC4H предназначена для задач, требующих подачи гидравлической жидкости сверхвысокого давления (до 3000 бар). Отличается компактной конструкцией и небольшим весом (масса всего 4,0 кг). В стандартную комплектацию входит управляемый обратный клапан. Максимальное рабочее давление — 3000 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC4:     7 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):  от 20 до 207 бар
  • Номинальное давление (Pном):   максимум 3000 бар
  • Сливное давление (Pслив):          минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):               расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый
  • Комплектация:   возвратный клапан по запросу
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc4h (120,17kb)













0-hc5

HC5 (до 800 бар, до 2,5 л/мин)

Модель HC5 — мультипликатор двойного действия с двумя раздельными контурами усиления давления, предназначена для задач, требующих два независимых потока гидравлической жидкости (например, для привода комплекта аварийно-спасательного инструмента или гидроцилиндра двустороннего действия). Отличается компактной конструкцией и небольшим весом (масса всего 3,0 кг). В стандартную комплектацию входит два управляемых обратных клапана. Максимальное рабочее давление — 800 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC5:     11 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):  от 20 до 207 бар
  • Номинальное давление (Pном):   максимум 800 бар
  • Сливное давление (Pслив):          минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):                расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый
  • Комплектация:   управляемый обратный клапан на каждый контур усиления в стандартной комплектации.



СКАЧАТЬ PDF: hc5 (164,88kb)

















0-hc6

HC6 (до 800 бар, до 13 л/мин)

HC6 — устройство с высокой пропускной способностью (до 13,0 л/мин) со стороны повышенного давления. Как и другие модели miniBOOSTER, HC6 поднимает подаваемое давление до высокого давления на выходе и автоматически компенсирует расход масла для поддержания необходимого давления. Регулировка давления на выходе достигается изменением поступающего давления. Для своей пропускной способности HC6 является компактным изделием и весит всего 9,5 кг.

  • Версии мультипликатора HC6:     9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 800 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый

 Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc6 (153,86kb)















0-hc62

HC62 (до 800 бар, до 43 л/мин)

HC62 — мультипликатор, предназначенный для задач, требующих большого уровня расхода (до 43 л/мин) гидравлической жидкости высокого давления. Отличается компактной конструкцией и небольшой массой (50,0 кг) для такого уровня подачи. Возможно объединение нескольких мультипликаторов для увеличения подачи. В стандартную комплектацию входит управляемый обратный клапан. Максимальное рабочее давление — 800 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC62:   9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 800 бар
  • Сливное давление (Рслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый (фланцевый опционально)

Дополнительные принадлежности: доступен управляемый клапан сброса давления



СКАЧАТЬ PDF: hc62 (297,76kb)















0-hc63

HC63 (до 800 бар, до 64,5 л/мин)

HC63 — мультипликатор, предназначенный для задач, требующих большого уровня расхода (до 64,5 л/мин) гидравлической жидкости высокого давления. Отличается компактной конструкцией и небольшой массой (60,0 кг) для такого уровня подачи. Возможно объединение нескольких мультипликаторов для увеличения подачи. В стандартную комплектацию входит управляемый обратный клапан. Максимальное рабочее давление — 800 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC63:   9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 800 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый (фланцевый опционально)

Дополнительные принадлежности: доступен управляемый клапан сброса давления



СКАЧАТЬ PDF: hc63 (326,06kb)

















0-hc6d

HC6DHC6D (до 800 бар, до 56 л/мин)

HC6D является устройством двойного действия с высокой пропускающей способностью, способный достигать показателя расхода до 56,0 л/мин со стороны повышенного давления. Как и другие модели miniBOOSTER, HC6D поднимает подаваемое давление до высокого давления на выходе и автоматически компенсирует расход масла для поддержания необходимого давления. Регулировка давления на выходе достигается изменением поступающего давления. Для своей пропускной способности HC6D является компактным изделием и весит 20 кг.

  • Версии мультипликатора HC6D:  9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 800 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый (фланцевый опционально)

Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc6d (234,96kb)

















0-hc6d-d

HC6D-D (до 800 бар, до 56 л/мин)

HC6D-D — мультипликатор двустороннего действия, предназначенный для задач, требующих большого уровня расхода (до 56,0 л/мин) гидравлической жидкости высокого давления. Особенность модели — фланцевый монтаж к плите miniBOOSTER. Отличается компактной конструкцией и небольшой массой (20,0 кг) для такого уровня подачи. В стандартную комплектацию входит управляемый обратный клапан. Максимальное рабочее давление — 800 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC6D-D:              9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 800 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                фланцевый к монтажной плите miniBOOSTER

Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc6d-d (197,85kb)

















0-hc6h

HC6H (до 5000 бар, до 7 л/мин)

HC6H — мультипликатор, предназначенный для задач, требующих подачи гидравлической жидкости сверхвысокого давления (до 5000 бар). Отличается компактной конструкцией и небольшой массой (11,0 кг). В стандартную комплектацию входит управляемый обратный клапан. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC6H:  8 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 5000 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый

Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc6h (225,19kb)













0-hc7

HC7 (до 2000 бар, до 1,6 л/мин)

HC7 предназначен для работы с высокими давлениями и очень компактен, способен достигать давления 2 000 бар при весе всего 1,5 кг. Идеален для использования в портативных устройствах, таких как блоки питания. HC7 поднимает подаваемое давление до высокого давления на выходе и автоматически компенсирует расход масла для поддержания необходимого давления. Регулировка давления на выходе достигается изменением поступающего давления. При выборе различных переходников высокого давления от резьбы M22x1,5 порта HP можно получить различные типы резьбы. По заказу возможна реализация более высоких давлений.

  • Версии мультипликатора HC7:     5 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 2000 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления



СКАЧАТЬ PDF: hc7 (132,19kb)













0-hc7_U

HC7-U (до 2000 бар, до 1,6 л/мин)

HC7-U — мультипликатор, отличающийся компактными размерами и малым весом (масса 1,5 кг) из-за чего идеально подходит для применения в мобильных устройствах (ручном инструменте, маслостанциях). Имеет отдельный порт T для слива гидравлической жидкости прямо в гидравлический бак. В стандартную комплектацию входит управляемый обратный клапан. Максимальное рабочее давление — 2000 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC7-U: 5 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 2000 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF:  hc7-u (133,90kb)













0-hc8

HC8 (до 2000 бар, до 1,6 л/мин)

HC8 разработан для тех случаев, где требуется усиление давления 2000 бар. Схожий по принципу работы с HC2, HC8 является уникальным, обособленным устройством, которое усиливает давление забора с коэффициентом до 20:1 без использования внешнего источника питания. Более того, HC8 поддерживает высокое давление, автоматически компенсируя перепады масла со стороны среды высокого давления. Высокое давление прямо пропорционально давлению на входе. Кроме того, HC8 обладает компактными размерами. HC8 работает при давлении на входе от 20 до 200 бар. По специальному заказу возможна реализация более высоких давлений.

  • Версии мультипликатора HC8:     5 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 2000 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Рраб = (Pвх − Pслив) × i
  • Способ монтажа: трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc8 (130,76kb)













0-hc9

HC9 (до 5000 бар, до 4 л/мин)

HC9 — мультипликатор, предназначенный для задач, требующих подачи гидравлической жидкости сверхвысокого давления (до 5000 бар). Отличается компактной конструкцией и небольшой массой (9,9 кг). Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC9:     8 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):   от 20 до 207 бар
  • Номинальное давление (Pном):      максимум 5000 бар
  • Сливное давление (Pслив):             минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):  расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:                трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: hc9 (106,39kb)



Мультипликаторы давления из нержавеющей стали.












0-HC1W

HC1W (до 800 бар, до 0,5 л/мин)

HC1W — самый компактный мультипликатор давления из нержавеющей стали, идеален для встраивания в переносную технику (инструмент, маслостанции). Масса — всего 0,7 кг. Оснащён управляемым обратным клапаном. Максимальное рабочее давление — 800 бар. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC1W:          9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном):          максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC1W (144,91kb)












0-hc2w

HC2W (до 800 бар, до 2,5 л/мин)

HC2W изготовлен из нержавеющий стали и обладает компактными размерами и весом всего 1,0 кг. Идеален для использования в различных системах, где требуется достижение и поддержание высокого давления. HC2W поднимает подаваемое давление до высокого давления на выходе и автоматически компенсирует перепады для поддержания необходимого давления. Регулировка давления на выходе достигается изменением поступающего давления.

  • Версии мультипликатора HC2W:          11 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном):          максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC2W (151,08kb)












0-HC2DW

HC2DW (до 800 бар, до 7,8 л/мин)

HC2DW — мультипликатор давления из нержавеющей стали двустороннего действия, обеспечивающий подачу гидравлической жидкости с расходом до 7,8 л/мин и давлением до 800 бар. Отличается компактными размерами и малой массой (всего 8,0 кг). Оснащён управляемым обратным клапаном. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC2DW:          8 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном):          максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления



СКАЧАТЬ PDF: HC2DW (145,96kb)












0-HC2DHW

HC2DHW (до 1380 бар, до 5 л/мин)

HC2DHW— мультипликатор давления из нержавеющей стали двустороннего действия, обеспечивающий подачу гидравлической жидкости с расходом до 5,0 л/мин и давлением до 1380 бар. Отличается компактными размерами и малой массой (всего 8,0 кг). Оснащён управляемым обратным клапаном. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC2DHW:          5 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном):          максимум 1380 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC2DHW (149,79kb)












0-hc4w

HC4W (до 800 бар, до 7 л/мин)

HC4W — мультипликатор давления из нержавеющей стали, обеспечивающий подачу гидравлической жидкости с расходом до 7,0 л/мин и давлением до 800 бар. Отличается компактными размерами и малой массой (всего 4,5 кг). Оснащён управляемым обратным клапаном. Настройка рабочего давления производится при помощи изменения давления входящего потока. (до 1380 бар, до 5 л/мин)

  • Версии мультипликатора HC4W:          9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном):          максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC4W (147,62kb)












0-hc6dw

HC6DW (до 800 бар, до 33,3 л/мин)

HC6DW — мультипликатор давления из нержавеющей стали двустороннего действия, обеспечивающий подачу гидравлической жидкости с расходом до 33,3 л/мин и давлением до 800 бар. Отличается компактными размерами и малой массой (всего 34,8 кг) для своего уровня подачи. Оснащён управляемым обратным клапаном. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC6DW:          14 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном):          максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC6DW (327,74kb)












0-HC6DHW

HC6DHW (до 1380 бар, до 12,5 л/мин)

HC6DHW — мультипликатор давления из нержавеющей стали двустороннего действия, обеспечивающий подачу гидравлической жидкости с расходом до 12,5 л/мин и давлением до 1380 бар. Отличается компактными размерами и малой массой (всего 35,0 кг) для своего уровня подачи. Оснащён управляемым обратным клапаном. Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC6DHW:          7 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном):          максимум 1380 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC6DHW (153,68kb)












0-hc7w

HC7W (до 2000 бар, до 1,6 л/мин)

HC7W предназначен для работы с высокими давлениями и очень компактен, способен достигать давления 2000 бар при весе всего 1,5 кг. Хорошо подходит для использования с очень текучими (низкой вязкости) жидкостями. Широко используется в портативных устройствах, таких как блоки питания. HC7W поднимает подаваемое давление до высокого давления на выходе и автоматически компенсирует расход масла для поддержания необходимого давления. Регулировка давления на выходе достигается изменением поступающего давления. При выборе различных переходников высокого давления от резьбы M22x1,5 порта HP можно получить различные типы резьбы.

  • Версии мультипликатора HC7W:          5 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 200 бар
  • Номинальное давление (Pном): максимум 2000 бар (при вязкости >5 сСт)       максимум 1000 бар (при вязкости
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC7W (118,33kb)

Мультипликаторы давления для двух рабочих сред











0-hc2d2

HC2D2 (до 800 бар, до 4,2 л/мин)

HC2D2 является самопрокачивающимся устройством двойного действия, способным достигать показателя расхода 3 л/мин со стороны повышенного давления. HC2D2 — мультипликатор, использующий две рабочие среды: одну — для привода устройства, вторую — для подачи под давлением (до 800 бар). Отличается компактными размерами и малой массой (всего 4,15 кг). Регулировка давления на выходе достигается изменением поступающего давления.

  • Версии мультипликатора HC2D2:          8 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 200 бар
  • Номинальное давление (Pном): максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i Коэффициент усиления связан с давлением жидкости 2, замер значений в таблице произведен при давлении 1 бар жидкости 2
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC2D2 (248,54kb)













0-HC2D2W

HC2D2W (до 800 бар, до 4,2 л/мин)

HC2D2W — мультипликатор давления, использующий две рабочие среды: одну — для привода устройства, вторую — для подачи под давлением (до 800 бар и до 4,2 л/мин). Отличается компактными размерами и малой массой (всего 8,0 кг). Настройка рабочего давления потока жидкости 2 производится при помощи изменения давления входящего потока жидкости 1. Для надёжного разделения двух рабочих сред используются динамические уплотнения.

  • Версии мультипликатора HC2D2W:          8 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном): максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i Коэффициент усиления связан с давлением жидкости 2, замер значений в таблице произведен при давлении 1 бар жидкости 2
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC2D2W (157,64kb)













0-HC2D2HW

HC2D2HW (до 1380 бар, до 1,6 л/мин)

HC2D2HW — мультипликатор давления, использующий две рабочие среды: одну — для привода устройства, вторую — для подачи под давлением (до 1380 бар и до 1,6 л/мин). Отличается компактными размерами и малой массой (всего 8,0 кг). Настройка рабочего давления потока жидкости 2 производится при помощи изменения давления входящего потока жидкости 1. Для надёжного разделения двух рабочих сред используются динамические уплотнения.

  • Версии мультипликатора HC2D2HW:  4 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном): максимум 1380 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i коэффициент мультипликации зависит от давления входящего потока жидкости 2, значения в таблице указаны для давления 1 бар
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC2D2HW (103,00kb)













0-hc6d2

HC6D2 (до 800 бар, до 41 л/мин)

HC6D2 является самопрокачивающимся устройством двойного действия, способный достигать показателя расхода 41,0 л/мин со стороны повышенного давления. Как и другие модели miniBOOSTER, HC6D2 поднимает подаваемое давление до высокого давления на выходе и автоматически компенсирует расход масла для поддержания необходимого давления. Регулировка давления на выходе достигается изменением поступающего давления. Для своей пропускной способности HC6D2 является компактным изделием и весит 24 кг

  • Версии мультипликатора HC6D2:   9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 200 бар
  • Номинальное давление (Pном): максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i коэффициент мультипликации зависит от давления входящего потока жидкости 2, значения в таблице указаны для давления 1 бар
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC6D2 (203,42kb)













0-HC6D2W

HC6D2W (до 800 бар, до 28,1 л/мин)

HC6D2W — мультипликатор давления, использующий две рабочие среды: одну — для привода устройства, вторую — для подачи под давлением (до 800 бар и до 28 л/мин). Отличается компактными размерами и малой массой (всего 24,0 кг) для своего уровня подачи. Настройка рабочего давления потока жидкости 2 производится при помощи изменения давления входящего потока жидкости 1. Для надёжного разделения двух рабочих сред используются динамические уплотнения.

  • Версии мультипликатора HC6D2W:   9 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном): максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i коэффициент мультипликации зависит от давления входящего потока жидкости 2, значения в таблице указаны для давления 1 бар
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC6D2W (210,82kb)













0-HC9D2W

HC9D2W (до 1380 бар, до 5,6 л/мин)

HC9D2W — мультипликатор давления, использующий две рабочие среды: одну — для привода устройства, вторую — для подачи под давлением (до 1380 бар и до 5,6 л/мин). Отличается компактными размерами и малой массой (всего 25,0 кг) для своего уровня подачи. Настройка рабочего давления потока жидкости 2 производится при помощи изменения давления входящего потока жидкости 1. Для надёжного разделения двух рабочих сред используются динамические уплотнения.

  • Версии мультипликатора HC9D2W:   5 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном): максимум 1380 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i коэффициент мультипликации зависит от давления входящего потока жидкости 2, значения в таблице указаны для давления 1 бар
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC9D2W (237,97kb)

Системы усиления давления miniBOOSTER











0-HC22

HC22 (до 800 бар, до 2,5 л/мин)

HC22 — мультипликатор давления со встроенным регулируемым предохранительным клапаном (в стандартной комплектации) и дросселем (устанавливается опционально). Предохранительный клапан предохраняет мультипликатор и гидравлическое оборудование от превышения максимального рабочего давления, дроссель — от превышения допустимого расхода жидкости. Отличается компактными размерами и малой массой (всего 2,3 кг). Настройка рабочего давления производится при помощи изменения давления входящего потока.

  • Версии мультипликатора HC22:   11 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном): максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC22 (96,11kb)













0-HC25

HC25 (до 800 бар, до 2,5 л/мин)

HC25 — мультипликатор давления со встроенным регулируемым предохранительным клапаном (в стандартной комплектации) и дросселем (устанавливается опционально). Предохранительный клапан предохраняет мультипликатор и гидравлическое оборудование от превышения максимального рабочего давления (800 бар), дроссель — от превышения допустимого расхода жидкости (до 2,5 л/мин). Отличается компактными размерами и малой массой (всего 2,3 кг).

  • Версии мультипликатора HC25:   11 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 207 бар
  • Номинальное давление (Pном): максимум 800 бар
  • Сливное давление (Pслив):     минимально возможное (слив в гидравлический бак)
  • Рабочее давление (Pраб):       расчёт по формуле Pраб = (Pвх − Pслив) × i
  • Способ монтажа:           трубный, встраиваемый
Дополнительные принадлежности: доступен управляемый клапан сброса давления

СКАЧАТЬ PDF: HC25 (257,96kb)













0-M-HC6

M-HC6 (до 500 бар, до 100 л/мин)

M-HC6 это комплектная, готовая к установке система усиления максимального расхода и максимального давления. Система создана на основе усилителя miniBOOSTER HC6 и включает в себя встроенные клапаны перепуска максимального расхода и отсечные клапаны. Стандартные области применения: мобильные агрегаты (резаки - перфораторы - гидравлические ножницы), литьевые машины и гидравлические прессы.

  • Версии систеы мультипликатора M-HC6:        4 различных коэффициентов мультипликации (i), 4 варианта исполнения
  • Входное давление (Pвх):          от 20 до 300 бар
  • Номинальное давление (Pном):          максимум 500 бар
  • Максимальная подача (Q):      максимум 100 л/мин
  • Способ монтажа:           фланцевый, трубный или рукава высокого давления

СКАЧАТЬ PDF: M- HC6 (534,30kb)













0-M-HC6D

M-HC6D (до 500 бар, до 100 л/мин)

Системы усиления давления M-HC6D— полностью готовая к установке гидравлическая система мультипликатора давления HC-6D. Предназначена для установки на мобильную технику для привода навесного оборудования, прессов и литьевых машин. Имеет усиленную конструкцию, система собрана и протестирована на заводе. Максимальное рабочее давление — 500 бар. Масса — 32,3 кг.

  • Версии систеы мультипликатора M-HC6D:        4 различных коэффициентов мультипликации (i)
  • Входное давление (Pвх):          от 20 до 350 бар
  • Номинальное давление (Pном):          максимум 500 бар
  • Максимальная подача (Q):      максимум 100 л/мин
  • Способ монтажа:      трубный

СКАЧАТЬ PDF: M- HC6D (214,67kb)









0-M-HC7

M-HC7 (до 800 бар, до 15 л/мин)

M-HC7 может использоваться с любым источником низкого давления (от 20 до 200 бар), обеспечивая минимальный ток жидкости 2 л/мин. Портативная система усиления давления M-HC7 обеспечивает подачу под давлением до 800 бар и подачей до 15 л/мин в любом месте. Основной  упор в конструкции был сделан на надежность. M-HC7 оснащается фильтром на 10 микрон и индикатором визуального контроля состояния фильтра. Срок службы увеличен, а время простоя сокращено.

  • Версии систеы мультипликатора M-HC7: 2 различных коэффициентов мультипликации (i), 2 варианта исполнения
  • Входное давление (Pвх):          от 20 до 200 бар
  • Номинальное давление (Pном):          максимум 800 бар
  • Максимальная подача (Q): максимум 15 л/мин
  • Габариты:  Высота: 321 мм ; Ширина: 146 мм ; Длина: 315 мм ; Масса: 10 кг

СКАЧАТЬ PDF: M-HC7 (242,13kb)









0-M-HC7-2000

M-HC7 (до 2000 бар, до 15 л/мин)

M-HC7 может использоваться с любым источником низкого давления (от 20 до 200 бар), обеспечивая минимальный ток жидкости 2 л/мин. Давление на выходе достигает 2000 бар. Основной упор в конструкции был сделан на надежность. M-HC7 оснащается фильтром на 10 микрон и индикатором визуального контроля состояния фильтра. Срок службы увеличен, а время простоя сокращено. При весе всего 10 кг и удобном подъемном крюке, M-HC7 может быть с легкостью перемещен в любое место, где он необходим.

  • Версии систеы мультипликатора M-HC7 2000 бар: 4 различных коэффициентов мультипликации (i), 2 варианта исполнения
  • Входное давление (Pвх):          от 20 до 200 бар
  • Номинальное давление (Pном):   максимум 2000 бар
  • Максимальная подача (Q): максимум 15 л/мин
  • Габариты:  Высота: 321 мм ; Ширина: 146 мм ; Длина: 315 мм ; Масса: 10 кг

СКАЧАТЬ PDF: M- HC7-2000 (242,02kb)

Купить Мультипликаторы (усилители давления) miniBOOSTER

Укажите, пожалуйста, ваше имя

Укажите, пожалуйста, корректный e-mail

Укажите, пожалуйста, корректный номер телефона

Необходимо ваше согласие с политикой конфиденциальности

Спасибо! Ваша заявка успешно отправлена.
С Вами свяжутся, в течение часа.

Есть вопросы?  Напишите нам

Необходимо ваше согласие с политикой обработки персональных данных Укажите телефон и/или e-mail, чтобы мы могли связаться с Вами

Спасибо! Ваша заявка успешно отправлена.
С Вами свяжутся, в течение часа.

Заказать звонок

Необходимо ваше согласие с политикой конфиденциальности

Укажите, пожалуйста, корректный номер телефона

Спасибо! Ваша заявка успешно отправлена.
С Вами свяжутся, в течение часа.
