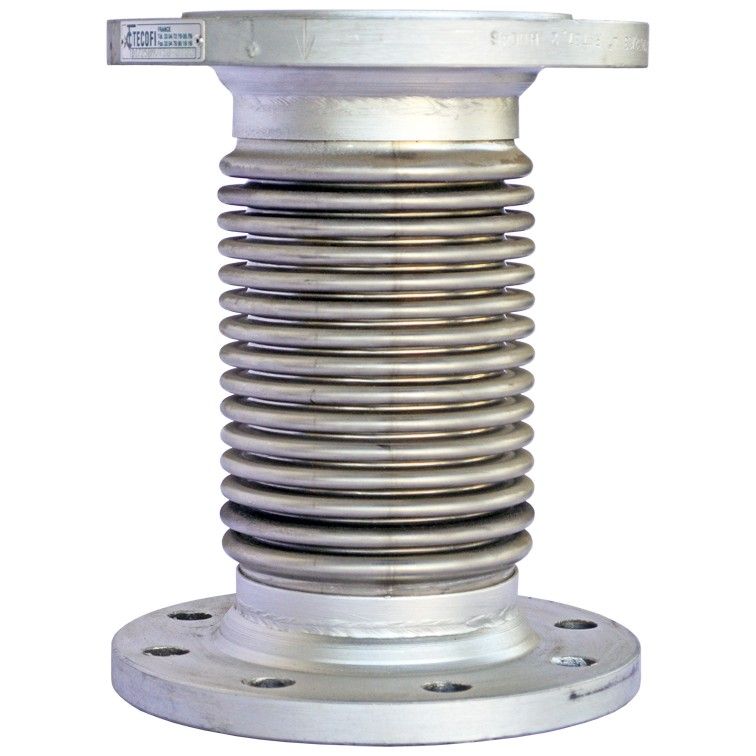

Металлические сильфонные компенсаторы

Металлические сильфонные компенсаторы

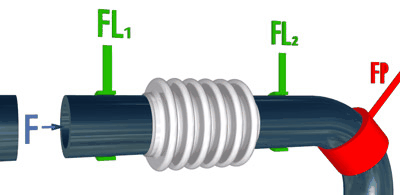

Сильфонные компенсаторы для труб предназначены для компенсации температурных линейных расширений за счет перемещения сильфона в осевом направлении. Сильфонные компенсаторы являются наиболее ответственным элементом трубопроводной системы. На них возложена задача продлить срок службы трубопровода, следовательно, надежность компенсатора должна обеспечиваться на протяжении всего срока эксплуатации, и чем больше срок службы компенсатора, тем больше общий срок службы всей системы. У нас на компенсаторы цена соответствует качеству.

Сильфонные компенсаторы осевые (КСО) широко используются для:

-компенсации температурного расширения трубопроводов;
-предотвращения разрушения труб при деформации трубопроводов;
-изолирования вибрационных нагрузок от работающего оборудования и потока транспортируемой среды;
-защиты чувствительных компонентов и узлов от сил, производимых работающим трубопроводом;
-герметизации трубопроводов различных типов;
-производства гибких соединений различного типа.

Возможности исполнения сильфонных компенсаторов:

  • количество секций: одно или двухсекционный (один или два сильфона)
  • исполнение компенсатора: с внутренним экраном и (или) защитным кожухом
  • сильфон: нержавеющая сталь 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23H13
  • патрубок, фланец: Ст. 20 или нержавеющая сталь 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23H13
  • кожух, шпильки: Ст. 20 или нержавеющая сталь 08Х18Н10, 08Х18Н10Т, 12Х18Н10Т, 20Х23H13
  • тип присоединения: под приварку, фланцевый, резьбовой
  • условный диаметр: DN от 15 до 12000 мм.
  • рабочее давление: от вакуума до 150 бар
  • температурный режим: от -260°С до 850 °С
  • Проводимая среда: вода, пар, газы, воздух, нефть, агрессивные среды

Система обозначения сильфонного компенсатора:

Система обозначения сильфонного компенсатора
Пример записи обозначения универсального двухсекционного компенсатора с условным диаметром Ду 100, условным давлением Ру 16 Бар, компенсирующей способностью: осевой :100 мм, сдвиговой: 10 мм, угловой: 10 градусов, концевыми деталями-фланцами (Ф), защитным кожухом (К), внутренним экраном (Э) : 2КСУФ.КЭ 100-16-100-10-10

  • Ф - фланцевое присоединение
  • P - резьбовое присоединение
  • К - защитный кожух
  • Э - внутренний экран
  • DEK - декоративный сильфонный компенсатор для систем отопления и водоснабжения
  • КСО - компенсатор сильфонный осевой
  • КСО.ВД - компенсатор сильфонный осевой высокого давления
  • КССО - компенсатор сильфонный сдвигово-осевой
  • КСПШ - компенсатор сильфонный поворотный шарнирного типа
  • КСПК- компенсатор сильфонный поворотный карданного типа
  • КСУК - компенсатор сильфонный универсальный карданного типа
  • ССК - стартовый сильфонный компенсатор
